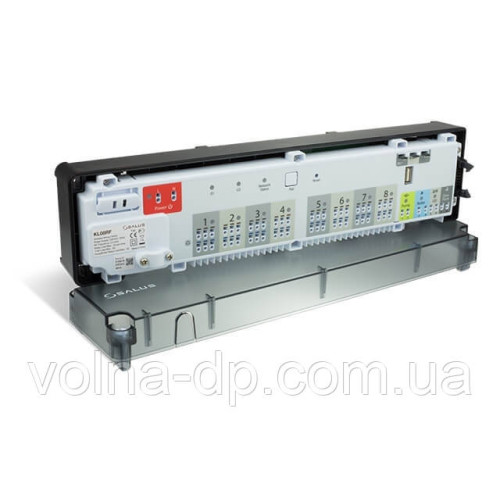

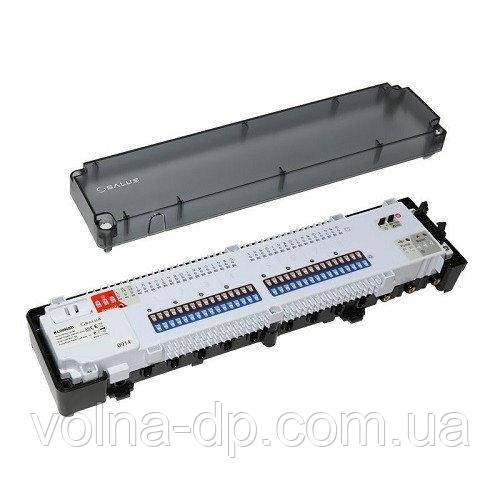

Центр комутації бездротовий (8-зонний) SALUS KL08RF

KL08RF - це менша версія KL10RF, майже так само функціональна. Має беспотенциальное підключення насоса і котла.

Можливості:

• Можливість підключення як нормально замкнутих, так і нормально розімкнутих сервоприводів
• З'єднання за рахунок технології PLUG-IN
• LED - індикація
• Захисні елементи для монтажу
• Можливість підключення розширювального модуля KL04RF

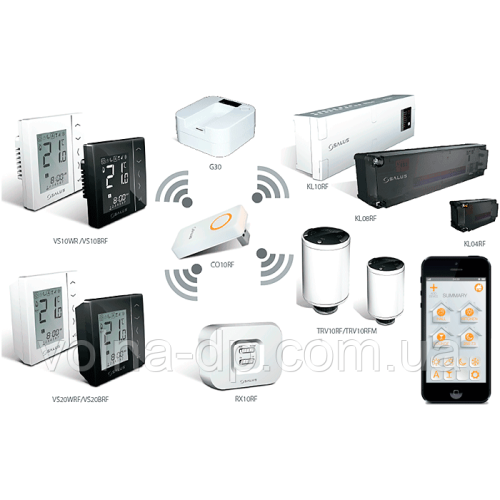

Використовуйте разом з іншими елементами системи:

• VS10RF/VS20RF
• TRV10RF
• RX10RF

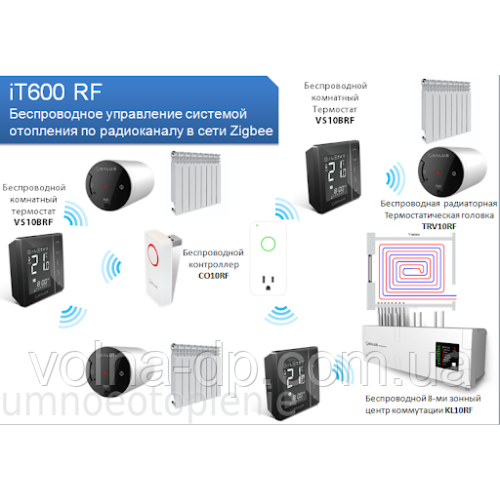

CO10RF Zigbee Координатор (продається окремо) забезпечує зв'язок з іншими пристроями системи iT600RF.

Характеристики:

• Живлення: 230 V
• RF: ZigBee 2.4 Ghz
• Змінний струм: 3A
• Вихід: 230VAC/50Hz
• Розмір (мм): W-355 H-83 D-67

Бездротовий 8-зонний центр комутації Salus KL08RF, застосовується в бездротової серії IT600. KL08RF ― це менша версія KL10RF, майже так само функціональна. Має потенційне підключення насоса і котла.

За рахунок спеціальних додатків і пристроїв , ця серія дасть змогу зробити управління кліматом у вашому домі через Інтернет дуже простим і зручним, а також отримати максимальну економію за рахунок зменшення споживання енергоносіїв. Щоб попрацювати ці Програми перед купівлею устаткування, виробник передбачив режим демо який доступний відразу після їх установки на Ваш смартфон або планшет .

• Можливість підключення як нормально замкнутих, так і нормально розімкнутих сервоприводів
• З'єднання за рахунок технології PLUG-IN
• LED - індикація
• Захисні елементи для монтажу
• Можливість підключення розширювального модуля KL04RF

Характеристики

• Харчування: 230 VAC
• Змінний струм: 5A
• Вихід: 230 VAC/50Hz
• Розмір (мм): 353 х 85 х 65
• Частота: 2,4 ГГц

Призначення

Харчування

Габаритні розміри, мм

Країна бренду

Максимальний струм навантаження (A)

Контроль стану роботи

По виду підключення

Відповідність продукції

Salus KL08RF відповідає вимогам ЄС і відповідає таким директивам ЄС:

• Директиви по електромагнітну сумісність 2004/108/EC
• Директиви по низькій напрузі 2006/95/EC

Установка і підключення

Застосування центру комутації KL08RF забезпечує просте і безпечне підключення терморегуляторів і сервоприводів. KL08RF працює в бездротової системі Zigbee. Для правильної роботи системи потрібен координатор CO10RF від SALUS. До одного координатора можна підключити до 9 центрів комутації KL08RF. Не треба встановлювати KL08RF в місцях, що піддаються попаданню прямих сонячних променів та інших джерел тепла, а також в місцях, що піддаються протягам. Робоча вологість 95%. Час від часу ви можете протирати зовнішній корпус за допомогою сухої тканини.

Підключення KL08RF в мережі ZigBee

• Після підключення живлення до KL08RF, світлодіоди біля сервоприводів спалахнуть зеленим світлом і згаснуть. Потім зелений світлодіод, що позначає статус мережі (Network Status), почне блимати.
• Натисніть і утримуйте близько 5-ти секунд кнопку на CO10RF - червоний світлодіод блимає, це означає, що мережа відкрита. KL08RF автоматично буде підключений до мережі, а зелений світлодіод буде безперервно горіти.
• Повторіть всі кроки для реєстрації інших центрів комутації. Пам'ятайте, що максимально можете підключити 9 KL08RF.
• Якщо використовуєте більше ніж один центр, можете перевірити номер даного KL08RF, натискаючи на кнопку "Pair". Номер зони, біля якої спалахне світлодіод, означає номер центру комутації. Якщо спалахне зелений світлодіод біля "Network Status", це означає, що до KL08RF має 9-ий номер.
• Інформацію, як підключити регулятори VS10RF і VS20RF до мережі, знайдете в інструкції з даними регуляторам.
• Після підключення всіх регуляторів і центрів комутації до мережі, її необхідно закрити. Для цього, знову натисніть і утримуйте близько 5 хвилин кнопку на CO10RF.

УВАГА: Для повернення до заводських налаштувань натисніть кнопку RESET.

Для перевірки правильності установки системи використовуйте режим ідентифікації. Використовуючи ідентифікує сигнал координатора, Ви побачите всі пристрої, підключені до системи. Натисніть на 1 секунду для активації режиму. Клацніть знову на 1 секунду для дезактивації або режим автоматично закінчиться через 10 хв. Видалення всіх пристроїв системи призведе до порушення роботи вашої системи керування опаленням/охолодженням. Рекомендуємо Вам проконсультуватися з фахівцем виробляв установку системи. Якщо Ви впевнені, що хочете видалити усі встановлені пристрої з мережі Вашої системи, виконайте наступні кроки: Натисніть і утримуйте кнопку пристрою 15 секунд для активації режиму видалення. Колір індикації зміниться на янтарно-жовтий. Після цього процедуру видалення зупинити вже не можна.
