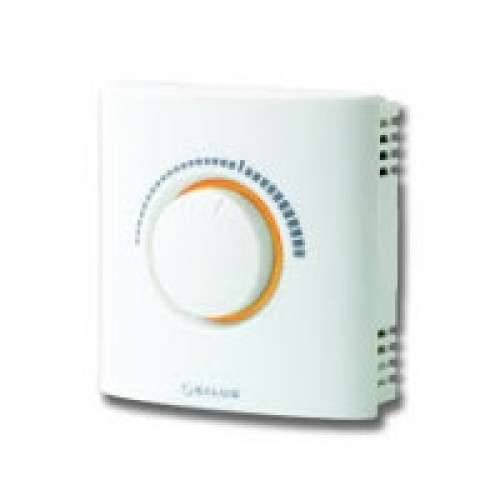

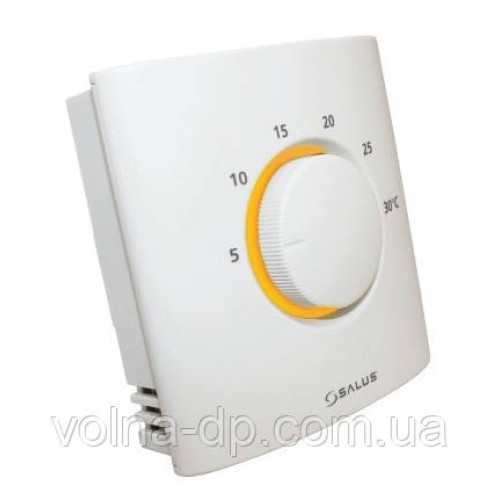

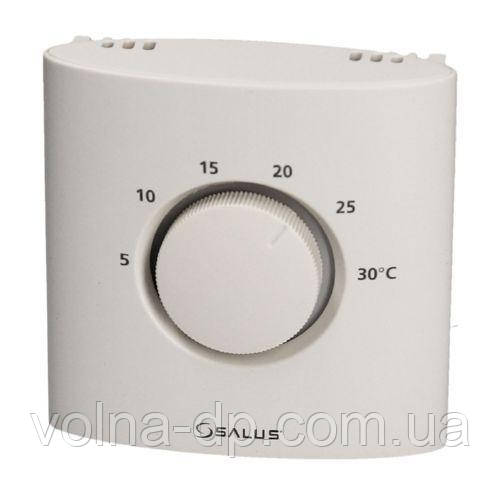

Термостат добовий ERT20 SALUS для теплих підлог, дротовий, 220 В

Модель ERT20 - простий електронний добовий термостат, який дозволяє встановити бажану температуру в діапазоні від +5 до +30°C. Терморегулятор має ряд функцій, спеціально розроблених для застосування в системах "тепла підлога"

• Система динамічного керування PWM
• Система захисту клапанів від закисання VP
• Функція нічного зниження температури NSB
• Підсвічування ручки настройки при включенні нагріву
• Підключення 4-х жильного кабелю (можливо з 3х жильного, але без функції NSB)

Основне призначення - робота в системах "тепла підлога" для управління "нормально закритими" сервоприводами. При монтажі, рекомендується використовувати спільно з центром комутації KL06. Може також використовуватися для управління іншими нагрівальними пристроями з живленням від мережі 220В

Електронний кімнатний терморегулятор ERT20 контролює температуру в сухих закритих приміщеннях при максимальної відносної вологості 95%. Необхідна температура може бути встановлена легко та зручно, за допомогою регулювального важеля. Електронний контроль гарантує підтримку постійної заданої температури, а також автоматичний запуск функції зниження температури, якщо це потрібно.

Властивості

• Система динамічного керування PWM
• Система захисту клапана VP
• Функція NSB

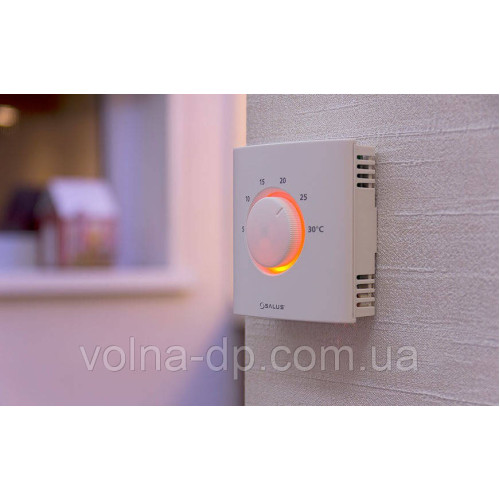

• Підсвічується ручка настройки, коли регулятор включає опалювальний пристрій

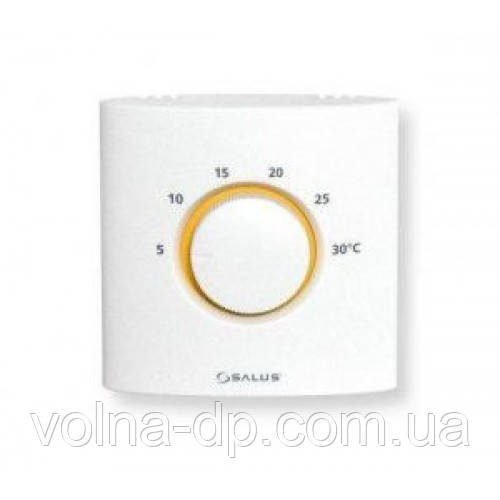

• Чітко видима температурна шкала
• Призначений для систем опалення водяними теплими підлогами
• Підключення до центру комутації KL06

Функції і системи

Система (PWM) Pulse-Width-Modulation

Перенагрів приміщення це основна проблема, що зустрічається в системі статевого опалення, а саме після досягнення заданої температури в кімнаті, настає її постійне підвищення, навіть при вимкненому термостатическом клапані. Терморегулятор ERT20 вирішує цю проблему ефективним способом, завдяки використанню системи PWM. Ця система контролює робочий час, а також частоту відкриття і закриття використаних сервомоторів по відношенню до зростання температури в приміщенні. Результатом чого є додаткова економія, комфорт, а також відсутність перенагрівання приміщення.

Увага: У разі радіаторних або конвекційних систем опалення регулятор ERT20 надає можливість вимкнути систему (PWM).

Нагрівання/охолодження

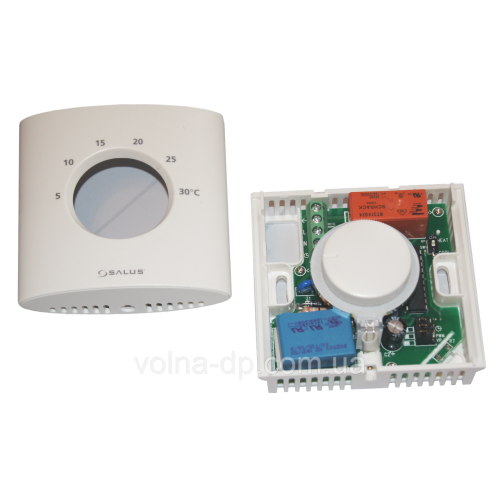

Кімнатний терморегулятор ERT20 надає можливість вибору функцій нагрівання або охолодження. Заводські настройки регулятора передбачають використання функції нагрівання. Щоб увімкнути функцію охолодження треба з допомогою викрутки зняти задню кришку і встановити перемикач з позиції «heat» в позицію «cool». При режимі функції охолодження система (PWM) автоматично вимкнено.

Захист клапанів - система VP

Для забезпечення правильної роботи сервомоторів, клапанів, а також для збільшення терміну їх роботи в ситуації, коли системою не користуються довгий час, наприклад, влітку, модель ERT20 використовує функцію захисту термоклапанов. Термоклапаны запускаються за допомогою керуючого пристрою раз в тиждень, навіть якщо опалення не потрібно.

Функція зниження температури - NSB (Night Set Back)

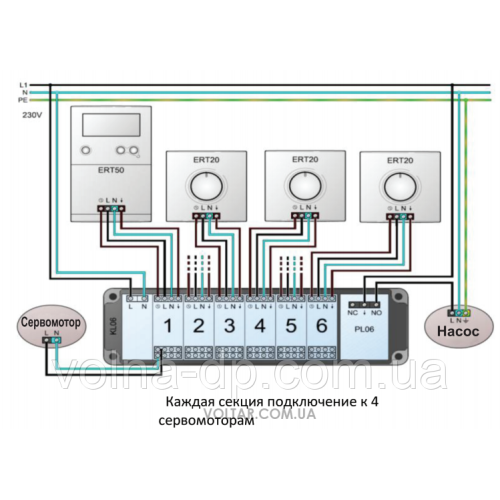

ERT20 може змінювати температуру протягом доби, що гарантує ефективне управління системою опалення. Функція зниження температури дає можливість знижувати її на 4°С, без-регулювання термостата. Це так зване «нічне зниження температури». Функція NSB в регуляторі ERT20 активується за допомогою зовнішнього сигналу, що передається планкою фірми Salus модель KL06. Сигнал передається за допомогою планки тижневого регулятора фірми Salus модель ERT50. Регулятор ERT20 повинен бути підключений до планки KL06 за допомогою 4-жильного дроти. Якщо ми підключимо поле, позначене годинами, тоді функція NSB не буде активна, але інші функції регулятора будуть правильно працювати.

Увага: Функція NSB активується регулятором ERT50, який повинен бути підключеним до планки KL06 в секції, позначеної номером 1.

Технічні характеристики

• Живлення: 230V/24V/50Hz
• Макс. комутований струм: 10 (2) A
• Гістерезис: 0,5°C
• Діапазон робочої температури: 5°C - 30°C
• Температура зберігання: -20°C - + 60°C

Призначення

Харчування

Діапазон управління температур(повітря) (°C)

Точність настройки температури(повітря) (°C)

Максимальний струм навантаження (A)

По виду підключення
