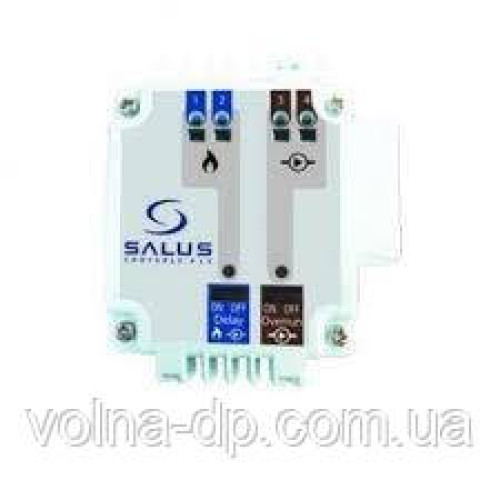

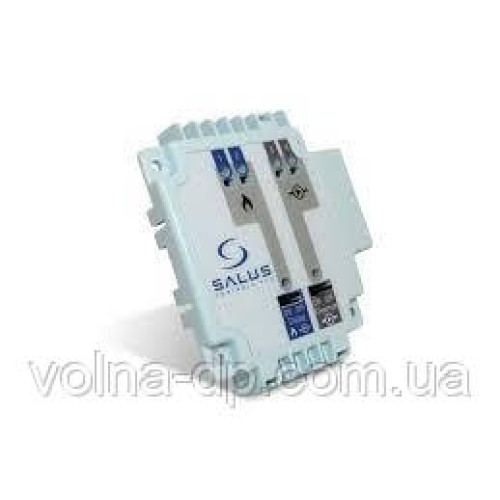

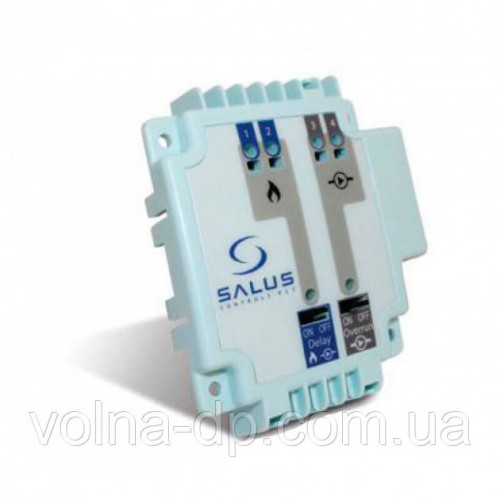

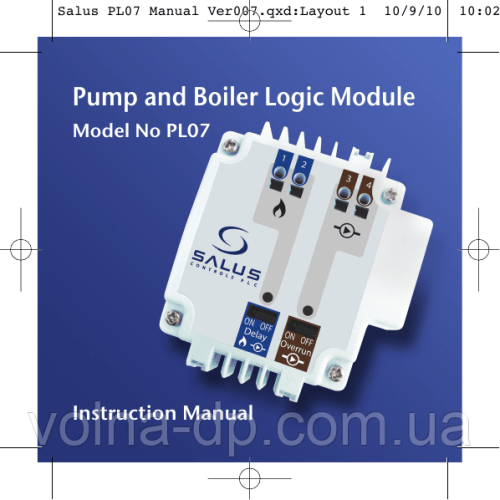

Модуль управління котлом і насосом PL07 є ідеальним додатком до керуючої планці Salus KL06-M. Завдяки модулю Ви можете індивідуально контролювати роботу котла і насоса. Модуль Salus PL07 розроблений саме для площинних опалювальних систем.

Властивості

• Дуже проста і легка установка в керуючій планці KL06
• Індивідуальне управління котлом і насосом
• Функція захисту насоса

Установка

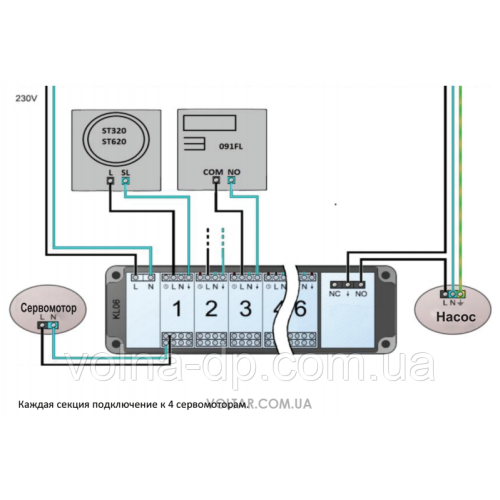

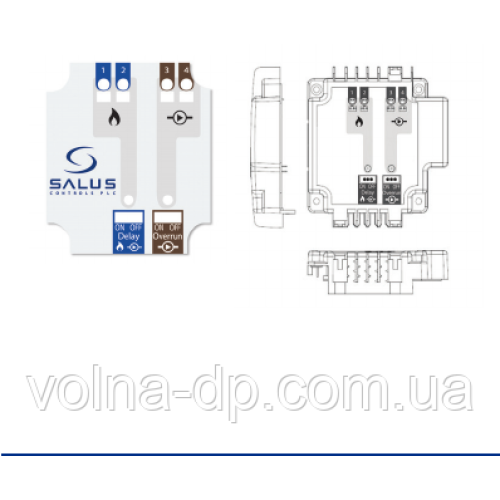

Для того щоб правильно встановити модуль в керуючій планці KL06:

• Усуньте 2 гвинти, що знаходяться з правої сторони планки KL06, в яких місце ставте модуль PL07.
• Закріпіть модуль PL07, використовуючи чотири гвинти.

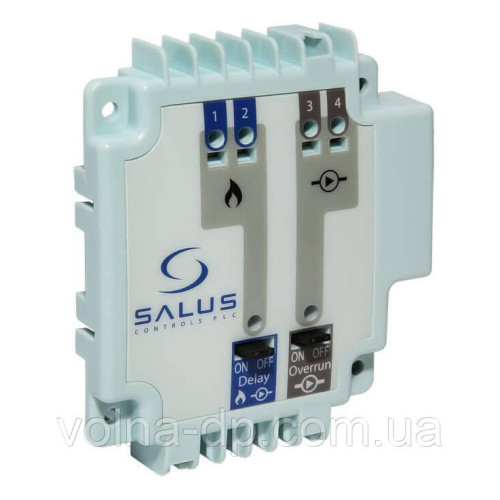

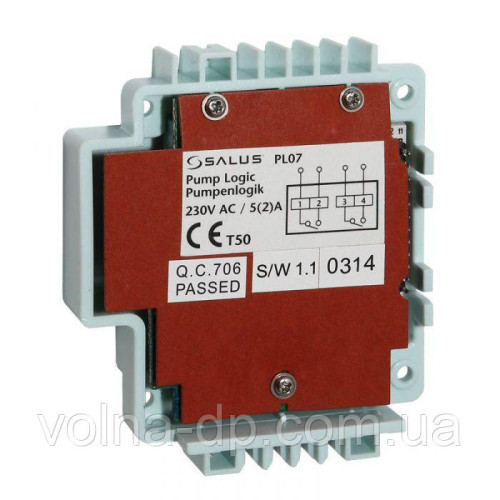

Модуль PL07 не можна встановлювати в місцях, де існує можливість присутності води і вологи. Затискачі 1 і 2 для підключення котла, а затиски 3 і 4 для підключення насоса.

Управління котлом

Модуль PL07 включить котел, коли отримає сигнал з допомогою керуючої планки KL06-M від одного з встановлених термостатів. В залежності від певних параметрів котел вмикається відразу або спустья три хвилини з моменту, коли який-небудь з термостатів, дасть сигнал до нагріванню. Якщо термостат не дає сигнал необхідного нагріву котел відразу вимкнеться. Котлом управляє реле (NO).

Управління насосом

Модуль PL07 включить насос, коли отримає сигнал з допомогою керуючої планки KL06-M від якого-небудь із встановлених термостатів. Насосом управляє реле (NO) модуля PL07. Реле пристосоване до перемикання напруги 230V AC. За допомогою модуля PL07 котел і насос будуть включені негайно або через три хвилини (залежно від налаштувань 1 перемикача), з моменту, коли який-небудь з термостатів, дасть сигнал до нагріванню. Насос може бути вимкнений негайно або через три хвилини (залежно від налаштувань 2 перемикача), з моменту, коли кожний з термостатів припинить відправляти сигнал до нагрівання.

Призначення

Харчування

Діапазон робочої температури(повітря) (°C)

Максимальний струм навантаження (A)
