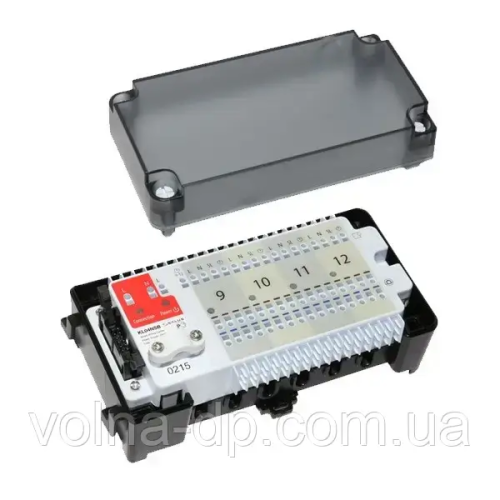

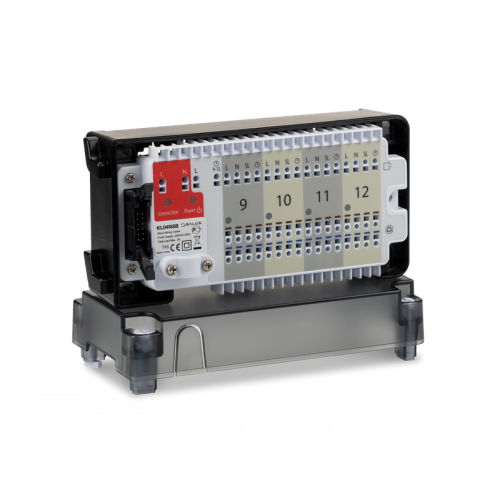

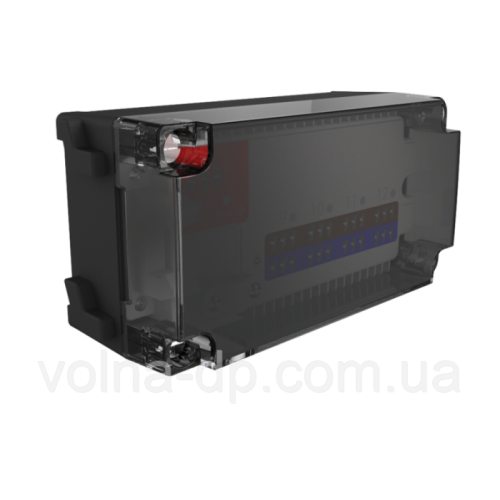

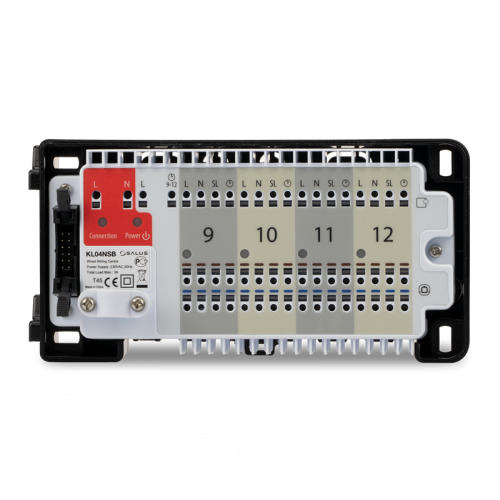

Модуль-Центр комутації Salus KL04NSB 4-зонній

Контролер опалення SALUS Controls KL04NSB використовується як центр комутації кімнатних терморегуляторів з термоелектричними сервоприводами. Може використовуватися як модуль розширення управління зонами опалення з контролером SALUS Controls KL08NSB.

властивості

• Можливість підключення як нормально закритих, так і нормально відкритих сервоприводів
• З'єднання за рахунок технології PLUG-IN
• LED - індикація
• Захисні елементи для монтажу
• Зовнішні годинник (опціонально)
• функція NSB
• Можливість підключення 4-х регуляторів
• До 4-х сервоприводів на кожен терморегулятор
• Можливість використання як розширювач для KL08NSB
• Можливість підключення регуляторів серії EXPERT

Характеристики

• Харчування: 230V
• Змінний струм: 3A
• Вихід: 230V AC 50Hz
• Розмір (мм): 163x85x65

відповідність продукції

Salus KL04NSB відповідає вимогам ЄС і відповідає наступним директивам ЄС:

• Директиви щодо електромагнітної сумісності 2004/108 / EC
• Директиви про низьку напругу 2006/95 / EC

підключення KL04NSB

Застосування центру комутації KL04NSB забезпечує просте і безпечне підключення терморегуляторів і сервоприводів. KL04NSB завжди використовуйте разом з KL08NSB від SALUS. Нижче описано три можливі конфігурації підключення:

• Дві групи по 4 регулятора - напр. в кожній групі VS30 - по 1 шт. + VS35 — по 2 шт.
• Три групи по 4 регулятора, третя група підключається до KL04NSB.
• Одна група - Один регулятор VS30 (ведучий), який управляє функцією NSB на інших 7-ми групових регуляторах VS35. Для цього потрібно встановити перемички 1-4 і 5-8, що знаходиться на сірому полі, поруч з харчуванням центру комутації. Якщо додатковий модуль KL04NSB під'єднується до KL08NSB, він не входить в цю конфігурацію і окремий VS30 майстер термостат буде керувати групою VS35 термостатів, підключених до KL04NSB на зони з 9 до 12. Не слід встановлювати KL04NSB в місцях що піддаються потрапляння прямих сонячних променів або інших джерел тепла , а також в місцях що піддаються протягам. Робоча вологість 95%. Час від часу ви можете протирати зовнішній корпус за допомогою сухої тканини (можна застосовувати ніякі чистячі засоби, а також сильні детергенти, так як вони можуть пошкодити пристрою).
