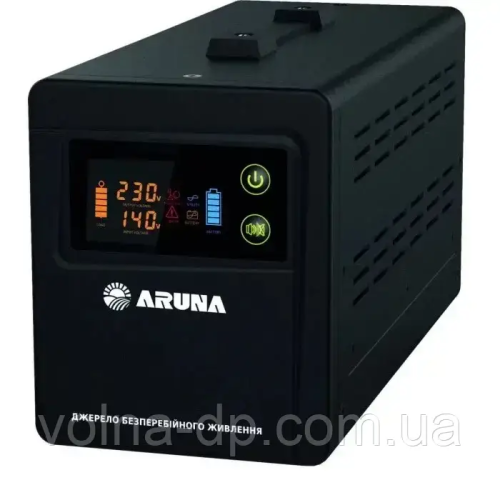

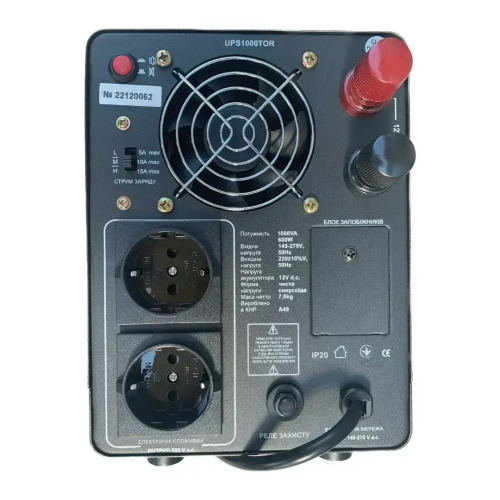

Джерело безперебійного живлення ARUNA UPS 1500 TOR

Сфера застосування:
Джерела безперебійного живлення серії UPS TOR є повністю автоматичними пристроями, які призначені для:
• забезпечення резервного електроживлення однофазних споживачів, чутливих до форми напруги;
• підтримки напруги 220 В в електромережі з метою забезпечення якісного електроживлення однофазних споживачів;
• захисту різного побутового обладнання (електронасосів, комп’ютерів, телевізорів тощо) від підвищеної, пониженої напруги та стрибків напруги в електромережі.
Перевагою даних ДБЖ є те, що вони забезпечують синусоїдальну напругу на виході («чиста» синусоїда) у всіх режимах роботи, а також забезпечують синхронний
перехід між режимами роботи від електромережі та роботи від акумуляторної батареї (далі – АКБ). Форма вихідної напруги не залежить від типу підключеного до ДБЖ навантаження.

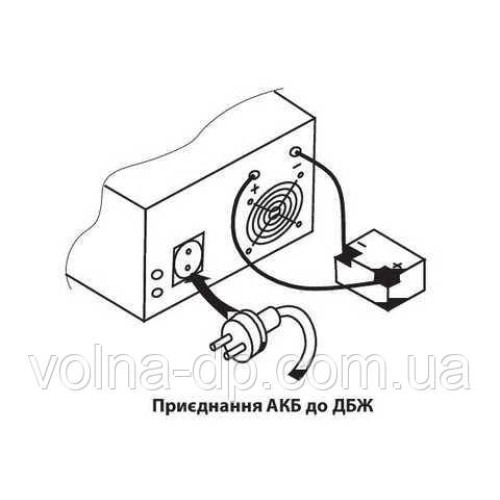

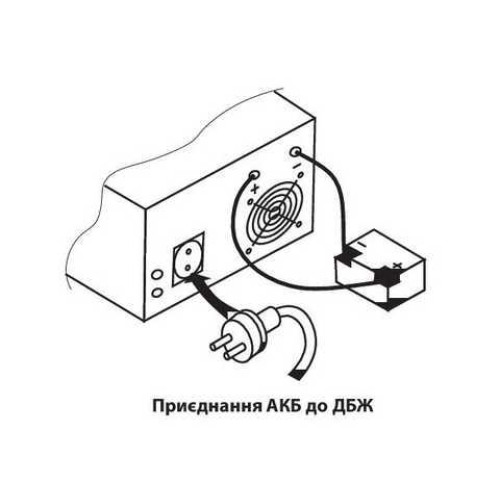

Якщо напруга на вході ДБЖ є і знаходиться в заданих межах, ДБЖ здійснює транзитне живлення споживачів від електромережі, а також зарядку підключеної до ДБЖ зовнішньої АКБ (у комплект поставки не входить). Якщо ж напруга на вході сильно коливається, виходячи за допустимі межі, або відсутня, ДБЖ автоматично переводить споживачів на живлення від АКБ. Вибір струму заряду АКБ дозволяє значно продовжити термін її служби.

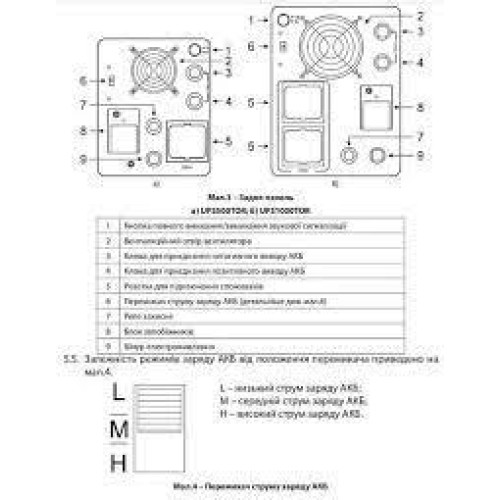

Є три режими заряду АКБ: L, M і H, які потрібно перемикати в залежності від ємності підключенної до ДБЖ акумуляторної батареї і режиму заряду.
В конструкції UPS500TOR и UPS1000TOR застосовані спеціальні трансформатори з тороїдальним магнітопроводом для вирівнювання напруги. В порівняні зі трансформатором зі стержневим магнітопроводом, який використовується в аналогічних пристроях, це має ряд переваг:
- знижується споживання електроенергії безпосередньо самим пристроєм від 10% до 20% під навантаженням;
- знижується струм на холостому ході роботи трансформатора в 2,5...3 рази, що зменшує нагрів обмотки магнітопроводу і струм при навантаженні;
- збільшується тривалість роботи ДБЖ від акумулятора;
- знижується рівень шуму пристрою;
- знижується рівень генерованих трансформатором електромагнітних випромінювань;
- зменшилася вага трансформатору и пристрою в цілому.
В конструкції UPSTOR передбачена ручка для перенесення пристрою, що спрощує експлуатацію приладу при частих змінах його розташування.
Гарантійний термін обслуговування - 18 місяців.

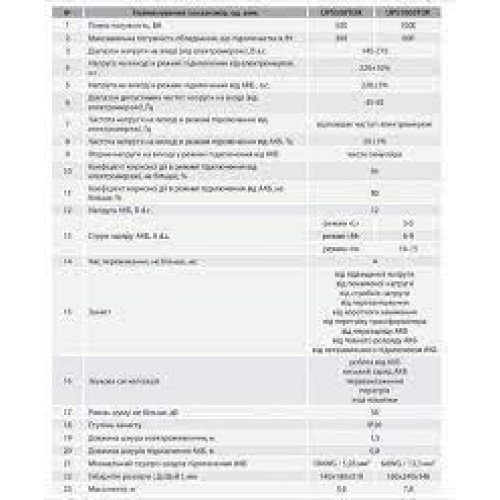

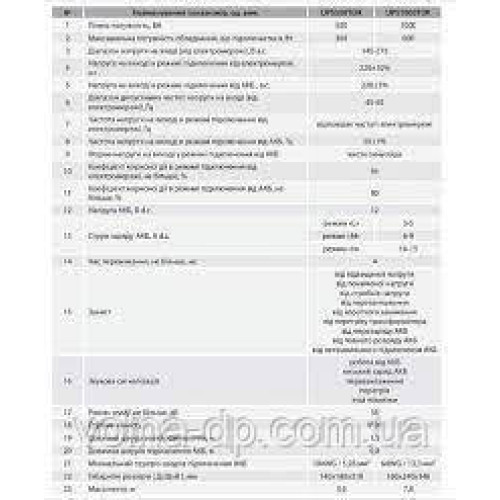

№ Найменування показників, од. вим. UPS1500TOR
1 Повна потужність, ВА 1500
2 Максимальна потужність обладнання, що підключається, Вт 1000
3 Діапазон напруги на вході (від електромережі), В а.с. 145-275
4 Напруга на виході в режимі підключення від електромережі, а.с .220±10%
5 Напруга на виході в режимі підключення від АКБ , а.с. 220±5%
6 Діапазон допустимих частот напруги на вході (від електромережі), Гц 45-65
7 Частота напруги на виході в режимі підключення від електромережі, Гц відповідає частоті електромережі
8 Частота напруги на виході в режимі підключення від АКБ, Гц 50±1%
9 Форма напруги на виході у режимі підключення від АКБ чиста синусоїда
10 Коефіцієнт корисної дії в режимі підключення від електромережі, не більше, % 95
11 Коефіцієнт корисної дії в режимі підключення від АКБ, не більше, % 80
12 Напруга АКБ, В d.с. 12
13 Струм заряду АКБ, А d.c.
режим «L» 3-5
режим «M» 7-9
режим «H» 18-21
14 Час перемикання, не більше, мс 4
15 Захист:
від підвищеної напруги
від пониженої напруги
від стрибків напруги
від перевантаження
від короткого замикання
від перегріву трансформатора
від перезаряду АКБ
від повного розряду АКБ
від неправильного підключення АКБ

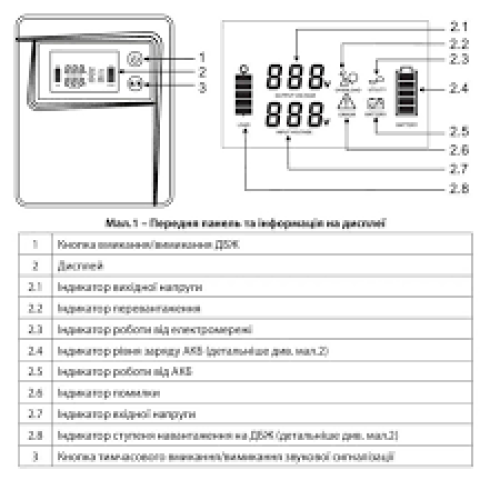

16 Звукова сигналізаці:
робота від АКБ
низький заряд АКБ
перевантаження
перегрів
інші помилки
17 Рівень шуму, не більше, дБ 56
18 Ступінь захисту IP20
19 Довжина шнура електроживлення, м 1,5

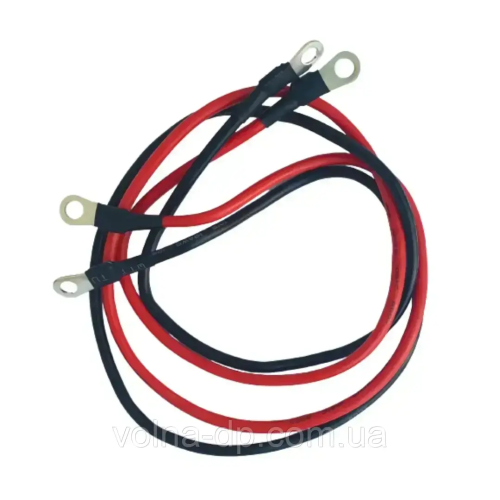

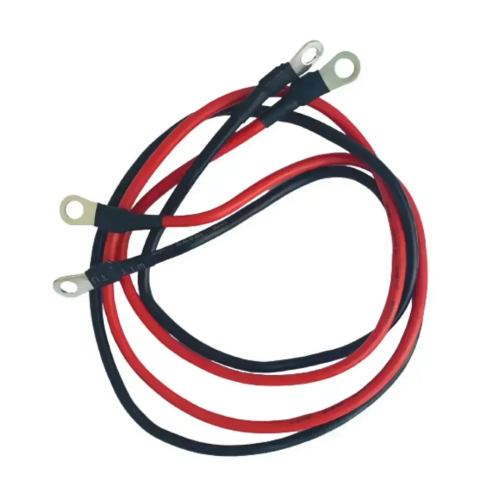

20 Довжина шнурів підключення АКБ, м 0,8
21 Мінімальний переріз шнурів підключення АКБ 2х 6AWG / 13,3 мм²
