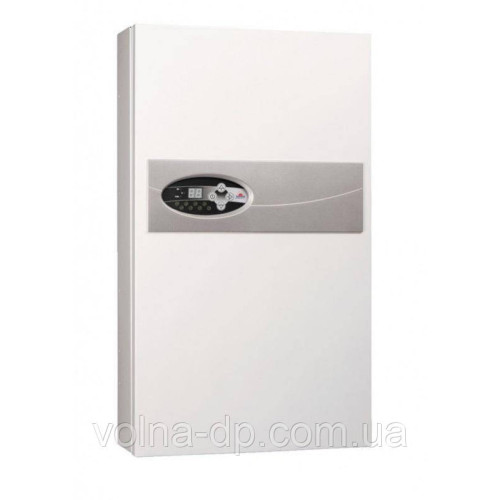

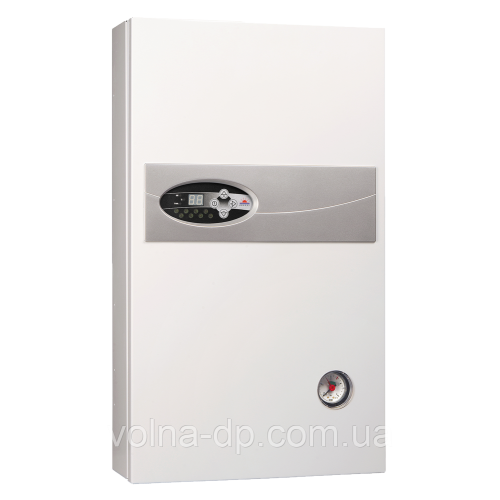

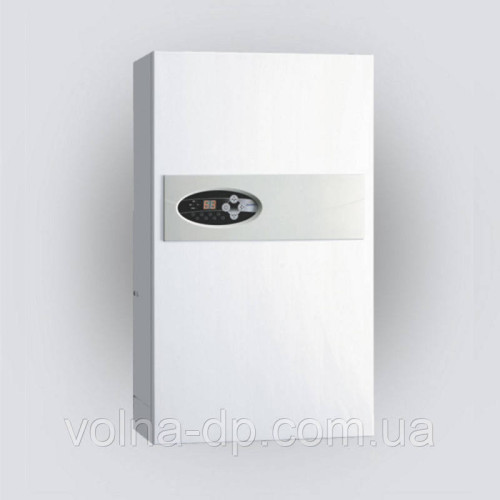

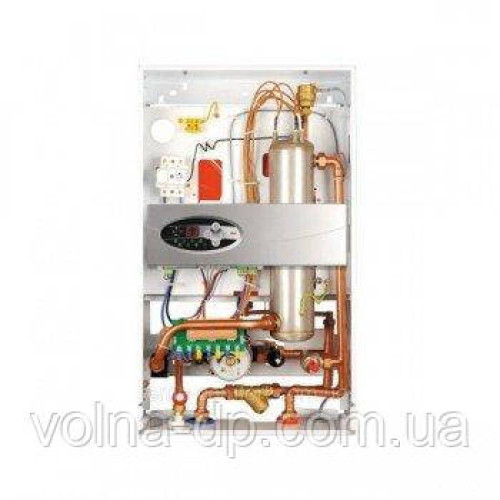

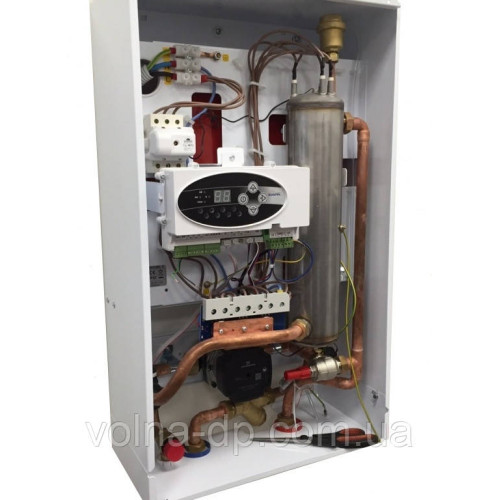

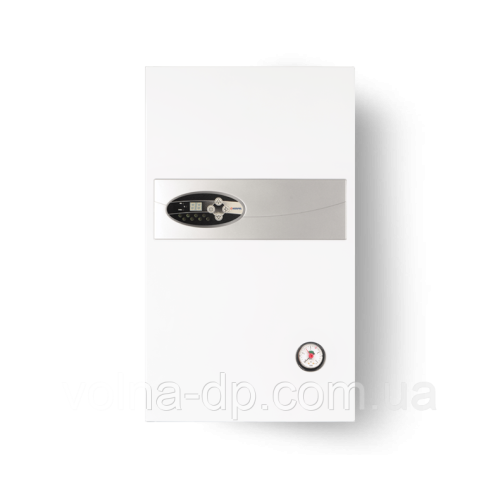

Котел електричний Kospel EKCO.LN2M-06

Котел електричний Kospel EKCO.LN2M-06

Kospel EKCO.LN2M - електричний котел призначений для роботи в опалювальних системах і спільної роботи з бойлером непрямого нагріву ГВП. Обладнаний розширювальним баком об'ємом 6 літрів і клапаном перепаду тиску байпас. Контролер погоди з функцією автоматичної реакції на зміни зовнішньої температури забезпечує найбільш енергоефективну роботу котла. У комплекті з котлом поставляється датчик зовнішньої температури.

Електричні котли EKCO може бути самостійним джерелом тепла або працювати спільно з іншими котлами в якості резервного джерела. Застосування відповідного управління забезпечить високий тепловий комфорт користування і можливість вибору індивідуальних режимів роботи. Котел швидко реагує на зміну температури, використовуючи 6-ти ступінчасту систему регулювання потужності, забезпечує значну економію електроенергії.

Панель управління забезпечує установку і перегляд робочих параметрів котла. Здійснює автоматичний вибір режиму потужності, що істотно впливає на економію споживання електроенергії. Забезпечує регулювання температури теплоносія в діапазоні від 20 до 85 ºC. Вузол потужності складається з електронних напівпровідникових елементів включення, забезпечує надійну і безшумну роботу котла. Термічний вимикач - вимикає електроживлення у разі виникнення аварійної ситуації. Оберігає нагрівальний вузол і електронні елементи котла від виходу з ладу.

Основні переваги

• Погодозалежна автоматика реагує на зміни температури зовнішнього повітря забезпечуючи найбільш енергоефективну роботу котла
• Котел може працювати з будь-якою системою центрального опалення з теплообмінником ГВП
• Обладнаний мембранним розширювальним баком ємністю 6 літрів і необхідною захисною арматурою
• Автоматична модуляція потужності (6 ступенів потужності)
• Регулювання температури теплоносія в опалювальній системі, діапазон: від 20 °C до 85 °C
• Електронний насос з частотним керуванням
• Датчик зовнішньої температури
• Потужність від 4 кВт до 36 кВт

Характеристики Котел електричний Kospel EKCO.L2M-06

Опис

Електричний котел Kospel EKCO.LN2M-06 – електричний котел для спільної роботи в опалювальних системах, а також з бойлером непрямого нагріву ГВП. Обладнаний розширювальним баком об'ємом 6 літрів і клапаном перепаду тиску bypass.

Режими роботи

• Режим простою. У цьому режимі насос щодня включається на 2 хвилини, що має захистити його від блокування. Панель управління погашена, блимає тільки індикатор F.
• Зимовий режим (опалення).
• Зимовий режим (опалення + ГВС, стосується зимового режиму в спільній роботі з бойлер ГВП ). У зимових режимі опалення + ГВП теплоносій подається триходовим краном в опалювальну систему або в змійовик бойлера ГВП. Слід пам'ятати, що робота бойлера є пріоритетною і під час його заживлення котел в опалювальній системі не працює.
• Літній режим ( тільки, якщо функція теплообмінника активна). Теплоносій буде направлятися на змійовик бойлера.

Можливості підключення додаткових датчиків

• Кімнатний регулятор температури (контакт RТ) – від'єднання контакту без напруги відключає опалення. Вхід відповідає за управління роботою котла в залежності від температури в приміщенні. Спосіб підключення описаний в розділі Монтаж, п. 7 Інструкції.
• Пріоритетний пристрій (контакт NA) – для обмеження споживання електроенергії, роботу котла можна установити залежно від інших приладів, наприклад водонагрівача. До контакту NA підключається розімкнутий контакт таким чином, щоб при включенні пріоритетного споживача електроенергії контакт розімкнувся і вимкнув котел (вхід без ел. напруги). Розімкнутий контакт NA блокує нагрівання і вимикає циркуляційний насос. Якщо котел працює як додаткове джерело тепла, головний котел, відкриваючи вхід NA, блокує опалення, а функція управління триходовим клапаном, теплообмінник ГВП завантажується з іншого джерела тепла.
• Датчик температури води в бойлері WE-019/01 – спосіб підключення показано
  на рисунку. Якщо є необхідність подовжити дроти датчика, то слід прагнути, щоб вони були як можна коротше. Не слід прокладати дроти датчика в безпосередній близькості з проводами живлення або іншими проводами. Увага, для активації датчика і опції ГВП слід поступати згідно опису в п. Розширені налаштування.
• Триходовий кран (контакт TWV) – клапан повинен бути підключений у відповідності з діаграмою на стор. 18-19 Інструкції в залежності від використовуваної моделі. Увага, для активації датчика і опції ГВП слід поступати згідно опису в п. Розширені налаштування Інструкції.
• Датчик зовнішньої температури WE-027 (контакт Text) – спосіб підключення показаний на малюнку в Інструкції. Якщо є необхідність подовжити дроти датчика, то слід прагнути, щоб вони були як можна коротше. Рекомендується встановлювати датчик на північній або північно-західній стороні стіни будівлі далеко від вікон і вентиляційних отворів

Переваги котла EKCO.LN2M над конкурентами:

• Швидко реагує на зміну температури, використовуючи 6-ти ступінчасту систему регулювання потужності, забезпечує значну економію електроенергії.
• Вузол потужності складається з електронних напівпровідникових елементів включення, забезпечує надійну і безшумну роботу.
• Термічний вимикач вимикає електроживлення у разі виникнення аварійної ситуації. Оберігає нагрівальний вузол і електронні елементи котла від виходу з ладу.
• Відкрите розташування в корпусі електронної плати управління котлом забезпечує легкість її обслуговування і заміни.
• Низька інвестиційна вартість котла сприяє його використанню в місцях, де немає газової проводки або в будівлях, які використовуються тільки періодично, наприклад. на дачі.
• Ідеально підходить для встановлення в місцях, де немає можливості побудови димоходу.
• Є також ідеальним рішенням у місцях, де у зв'язку з вимогами щодо безпеки заборонено користуватися відкритим вогнем, напр. бензоколонки.
•

Стандартне оснащення

• Панель управління забезпечує установку і перегляд робочих параметрів котла. Здійснює автоматичний вибір режиму потужності, що істотно впливає на економію споживання електроенергії. Забезпечує регулювання температури теплоносія в діапазоні від 20^oC до 85^oC.
• Вузол потужності складається з електронних напівпровідникових елементів включення, забезпечує надійну і безшумну роботу котла.
• Термічний вимикач вимикає електроживлення у разі виникнення аварійної ситуації. Оберігає нагрівальний вузол і електронні елементи котла від виходу з ладу.

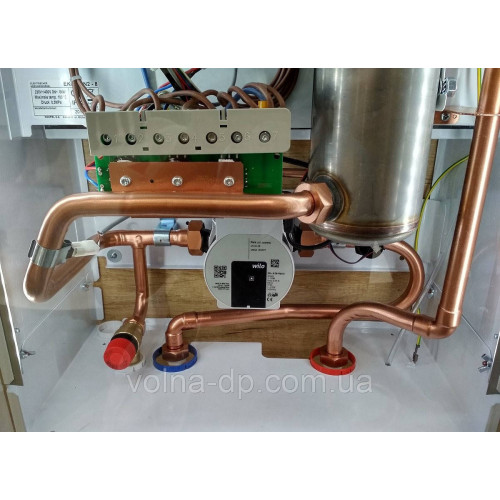

• Нагрівальний вузол з нержавіючої сталі (моделі від 24 кВт з міді)
• Циркуляційний насос
• Клапан безпеки – 0,3 МПа
• Автоматичний водухоотводчик
• Манометр
• Розширювальний бак на 6 літрів. Котли EKCO.LN2M оснащені 6-ти літровим мембранним розширювальним баком з внутрішнім тиском 1,5 бар. Ємність використовуваного мембранного бака достатня для таких обсягів опалювальної проводки (при зазначених параметрах – температурі теплоносія та тиску наповнення системи.
• Bypass

Автоматика котла Kospel EKCO.LN2M

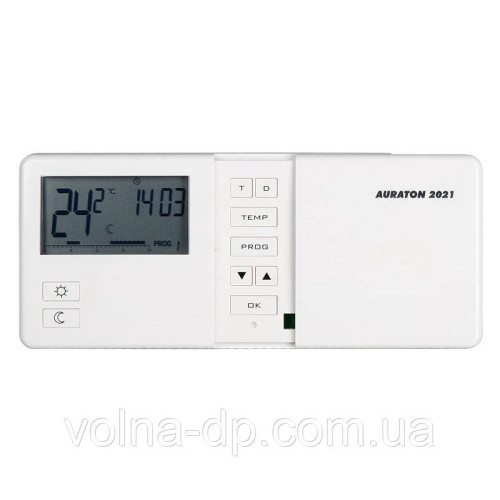

• Управління котла Kospel здійснюється за допомогою кімнатного регулятора, що дозволяє запрограмувати різні робочі режими в різний час доби.
• Панель управления обеспечивает установку и просмотр рабочих параметров котла. Осуществляет автоматический выбор режима мощности, что существенно влияет на экономию потребления электроэнергии. Обеспечивает регулировку температуры теплоносителя в диапазоне от 40 до 85 C.
• Автоматическая ступенчатая регулировка мощности котла.
• Система защиты насоса в котле от блокировки.
• Степень защиты электрооборудования IP21.
• Контроль протока теплоносителя в котле.
• Турбинный датчик протока теплоносителя.

Условия эксплуатации электрокотлов

• Необхідно застосування перед котлом диференціального вимикаючого пристрою (УЗО) для забезпечення безпеки експлуатації.
• Необхідно застосування перед котлом пристрої для стабілізації напруги або захисного відключення для захисту електроніки плати управління.
• Необхідно застосування теплоносія на вводі в котел сітчастого фільтра з магнітним вкладишем.

• Електроживлення

  220B~/380B 3N~

  Тип управління

  електронне

  Номінальна потужність (кВт)

  6 кВт

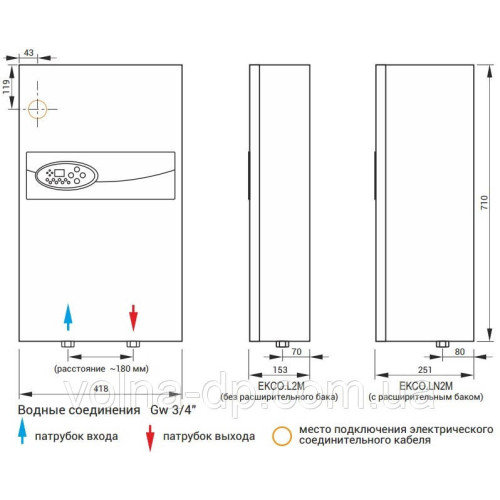

  Габаритні розміри, мм

  710 x 418 x 252 мм

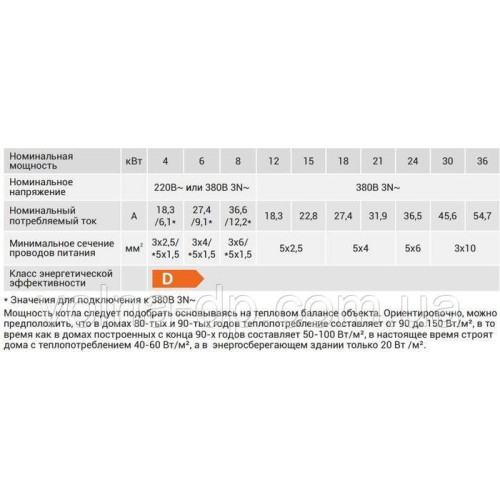

  Номінальний споживаний струм (A)

  27.4 А - 220B~, 3 x 9.1 А - 380B 3N~

  Номінальний струм запобіжника (А)

  32 А - 220B~, 16 А - 380B 3N~

  Мінімальний перетин проводів живлення (мм2)

  3 х 4 мм2 - 220B~, 5 x 1.5 мм2 - 380B 3N~

  Максимальний перетин проводів живлення (мм2)

  3 х 16 мм2 - 220B~, 5 x 16 мм2 - 380B 3N~

  Кількість ступенів регулювання потужності

  6

  Мембранний розширювальний бак (л)

  6 л

  З'єднувальні патрубки (дюйм)

  3/4

  Орієнтовна площа обігріву (м2)

  40 - 70 м2

  Допустимий тиск (МПа)

  0.3 МПа

  Допустимий тиск (Бар)

  3 бар

  Країна бренду

  Польща

  Мінімальний тиск (МПа)

  0.05 МПа

  Температура на виході (°C)

  20 - 85 °C

  Допустима температура (°C)

  100 °C

  ККД при номінальній потужності

  99.4 %

  Вага, кг

  24.5 кг
•
