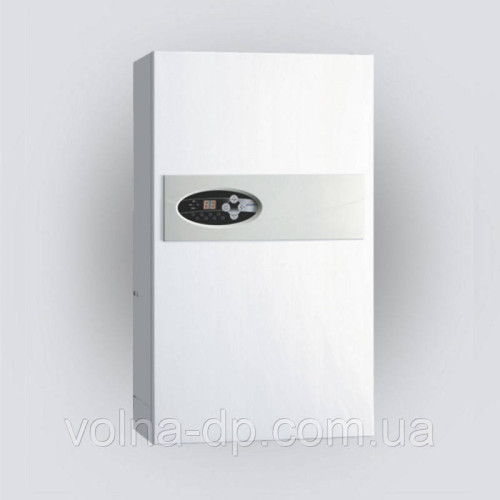

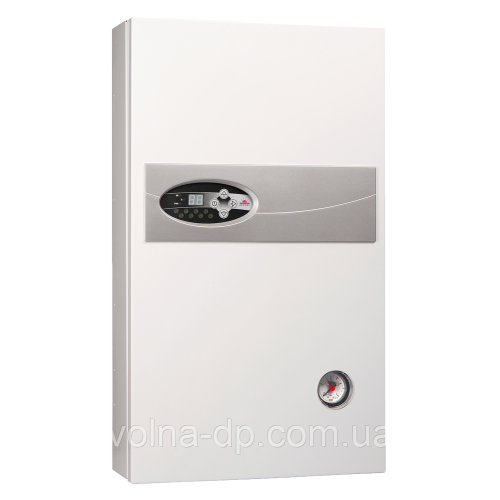

Електричний котел Kospel EKCO.L2M-06

Опис

Електричний котел Kospel EKCO.L2M-06 – оновлена в 2020 році версія електричного котла EKCO.L2. У новій версії котла покращена система 6 східчастого регулювання потужності і контролю температури теплоносія. У комплекті поставляється датчик зовнішньої температури і погодозалежна автоматика, що допомагає оптимізувати витрату електроенергії. Новий котел EKCO.L2M став ще надійніше і економічніше.

Режими роботи електрокотла 6 кВт

• Режим простою. У цьому режимі насос щодня включається на 2 хвилини, що має захистити його від блокування. Панель управління погашена, блимає тільки індикатор F.
• Зимовий режим (опалення).
• Зимовий режим (опалення + ГВС, стосується зимового режиму в спільній роботі з бойлер ГВП ). У зимових режимі опалення + ГВП теплоносій подається триходовим краном в опалювальну систему або в змійовик бойлера ГВП. Слід пам'ятати, що робота бойлера є пріоритетною і під час його заживлення котел в опалювальній системі не працює.
• Літній режим ( тільки, якщо функція теплообмінника активна). Теплоносій буде направлятися на змійовик бойлера.

Можливості підключення додаткових датчиків

• Кімнатний регулятор температури (контакт RТ) – від'єднання контакту без напруги відключає опалення. Вхід відповідає за управління роботою котла в залежності від температури в приміщенні. Спосіб підключення описаний в розділі Монтаж, п. 7 Інструкції.
• Пріоритетний пристрій (контакт NA) – для обмеження споживання електроенергії, роботу котла можна установити залежно від інших приладів, наприклад водонагрівача. До контакту NA підключається розімкнутий контакт таким чином, щоб при включенні пріоритетного споживача електроенергії контакт розімкнувся і вимкнув котел (вхід без ел. напруги). Розімкнутий контакт NA блокує нагрівання і вимикає циркуляційний насос. Якщо котел працює як додаткове джерело тепла, головний котел, відкриваючи вхід NA, блокує опалення, а функція управління триходовим клапаном, теплообмінник ГВП завантажується з іншого джерела тепла.
• Датчик температури води в бойлері WE-019/01 – спосіб підключення показано
  на рисунку. Якщо є необхідність подовжити дроти датчика, то слід прагнути, щоб вони були як можна коротше. Не слід прокладати дроти датчика в безпосередній близькості з проводами живлення або іншими проводами. Увага, для активації датчика і опції ГВП слід поступати згідно опису в п. Розширені налаштування.
• Триходовий кран (контакт TWV) – клапан повинен бути підключений у відповідності з діаграмою на стор. 18-19 Інструкції в залежності від використовуваної моделі. Увага, для активації датчика і опції ГВП слід поступати згідно опису в п. Розширені налаштування Інструкції.
• Датчик зовнішньої температури WE-027 (контакт Text) – спосіб підключення показаний на малюнку в Інструкції. Якщо є необхідність подовжити дроти датчика, то слід прагнути, щоб вони були як можна коротше. Рекомендується встановлювати датчик на північній або північно-західній стороні стіни будівлі далеко від вікон і вентиляційних отворів.
•

• Габарити	251 × 418 × 710 mm
  Потужність, кВт	6
  Напруга	220B~ або 380B 3N~
  Управління	погодозалежне (+датчик нар. темп.), з програматором

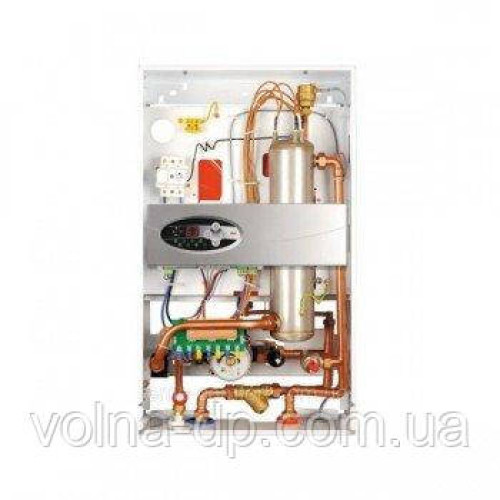

  Нагрівальний вузол	Нержавіюча сталь
  Байпас	Так
  Розширювальний бак	Немає
  Підключення	Нижня
  Мінімальний перетин проводів живлення	3×2, 5 / 5×1

Технічні характеристики

• Електроживлення: 220B~/380B 3N~
• Тип управління: електронне
• Номінальна потужність: 6 кВт

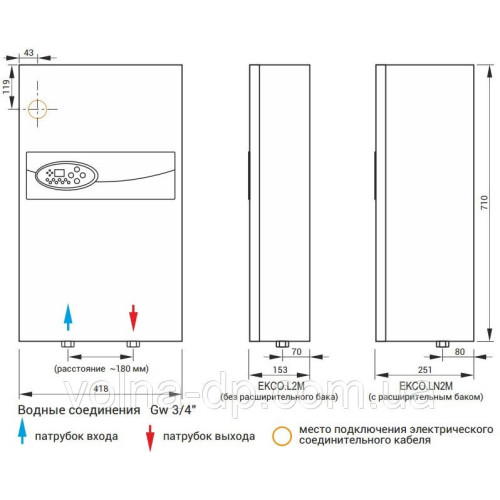

• Габаритні розміри: 710 x 418 x 153 мм

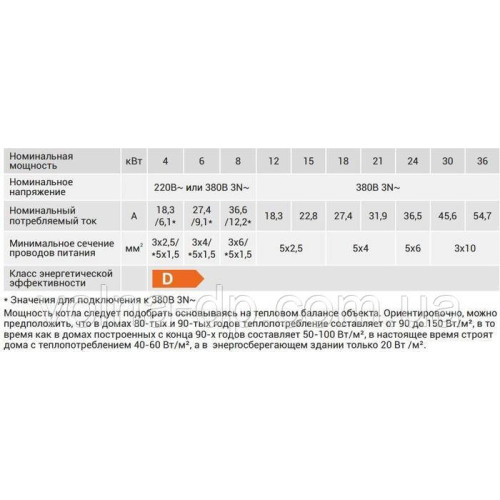

• Номінальний споживаний струм: 27.4 А - 220B~, 3 x 9.1 А - 380B 3N~
• Номінальний струм запобіжника: 32 А - 220B~, 16 А - 380B 3N~
• Мінімальний перетин проводів живлення: 3 х 4 мм2 - 220B~, 5 x 1.5 мм2 - 380B 3N~
• Максимальний перетин проводів живлення: 3 х 16 мм2 - 220B~, 5 x 16 мм2 - 380B 3N~
• Кількість ступенів регулювання потужності: 6
• З'єднувальні патрубки: 3/4"
• Орієнтовна площа обігріву: 40 - 70 м2
• Допустимий тиск: 0.3 МПа
• Мінімальний тиск: 0.05 МПа
• Температура на виході: 20 - 85 °C
• Максимальна допустима температура: 100 °C
• ККД при номінальній потужності: 99.4 %
• Вага: 17.2 кг
