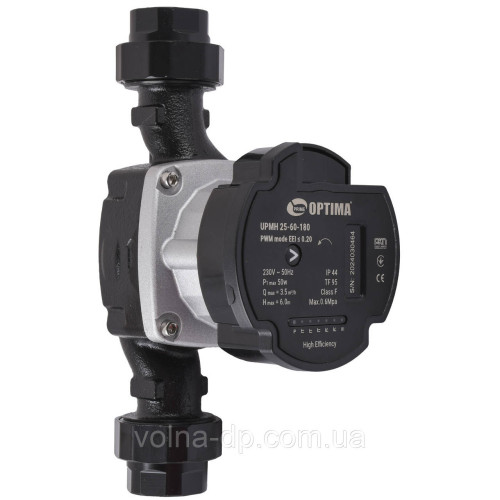

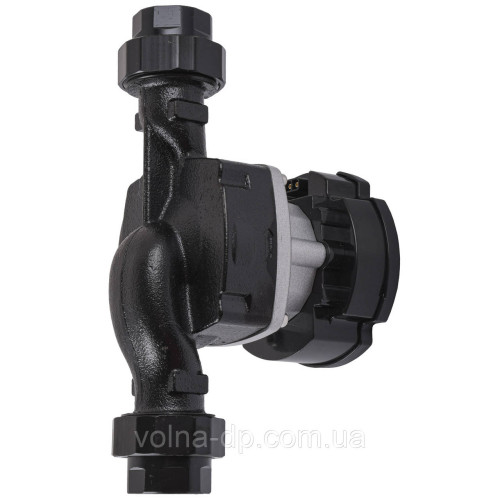

Насос циркуляційний енергоощадний Optima PRIME UPMH 25-60AUTO 180мм + гайки

Насос циркуляційний енергоощадний Optima Prime UPMH 25-60 AUTO 180 мм

Гарантія - 36 місяців.

Особливості

Optima Prime UPMH 25-60AUTO 180 мм - призначений для циркуляції гарячої води в системах опалення, з постійною або змінною витратою води, а також систем зі змінним показником температури в напірному трубопроводі. Насос призначений для перекачування води і чистих, малов`язких, неагресивних і вибухонебезпечних рідин.

Особливості, режими роботи:
робота в режимі постійного тиску CP1;
робота в режимі постійного тиску CP2;
робота в режимі пропорційного тиску PP1;
робота в режимі пропорційного тиску PP2;
режим з автоматичним електронним регулюванням ( крива постійного тиску в адаптивному режимі AUTO/ADAPT ), крива CPA
режим максимальної потужності CC

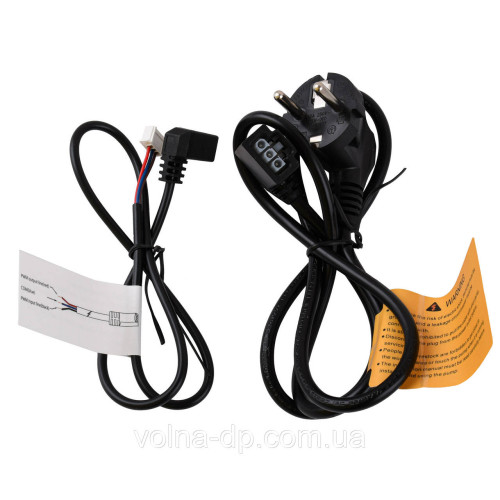

режим з керуванням частотою обертів ШІМ ( PWM ) - сигналом ( широтно-імпульсна модуляція ).

Функція AUTO - насос автоматично налаштовує робочі параметри, працює з більшістю систем.
Інтегроване управління по тиску дає можливість регулювання характеристик насоса відповідно до фактичних вимог системи..

Переваги:
Індекс енергоефективності EEI ≤ 0,20
Енергощадливість - насос з оптимізованим енергоспоживанням в значній мірі зменшить споживання енергії.
Автоматичний контроль тиску в системі.
Гнучкість - можливість установки в будь-яких системах опалення.
Комфорт-низький рівень шуму.
Зручність - проста настройка і експлуатація для користувача.

Технічні характеристики:
Напруга мережі: 230 В
Максимальна температура води, що перекачується : 110 ° С
Клас безпеки: IP44
Клас ізоляції: F
Різьбове з`єднання: 1 1/2 ″
Матеріал робочого колеса: технополімер
Матеріал корпусу: чавун
Максимальна потужність двигуна, Вт - 50
Мінімальна потужність двигуна, Вт - 5
Максимальний струм, А - 0,46
Мінімальний струм, А - 0,04
Максимальна продуктивність, м3/год - 3,5
Максимальний напір, м - 6
Монтажний розмір - 180 мм
