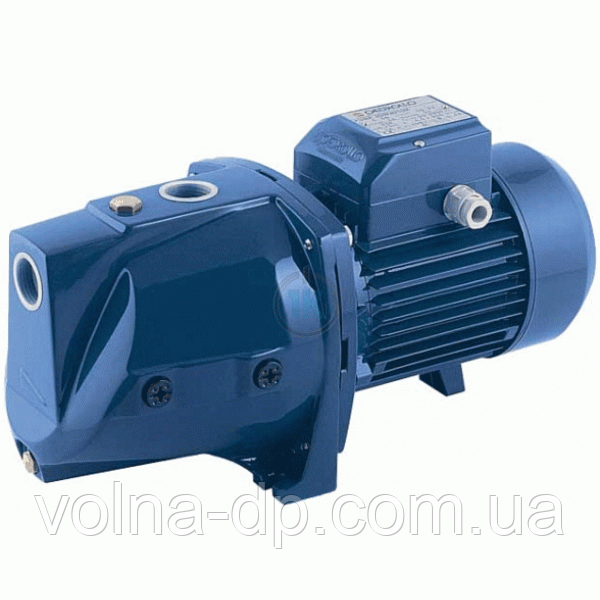

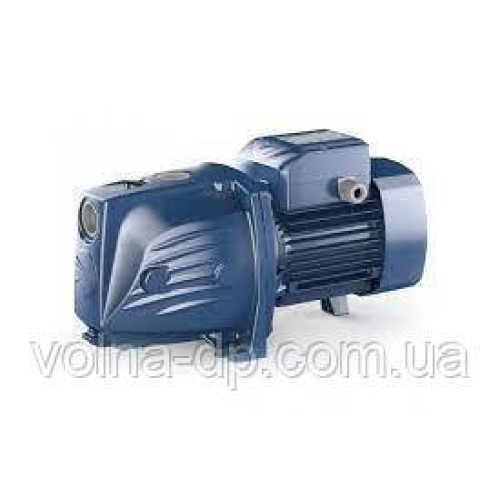

Насос поверхневий Pedrollo JSWm 3BM 1,5 кВт Оригінал

Насос поверхневий Pedrollo ОРИГІНАЛ JSWm 3BM-N 1,5 кВт

Опис

РОБОЧЕ КОЛЕСО: технополімер noryl
• мінімальний Напір : 30 м
• максимальний Напір: 58 м.
• Об'ємна подача мінімальна: 0,6 м3/год (10 л/хв).
• Максимальна об'ємна подача: 7,2 м3/год (120 л/хв)
• Різьба вхідного і вихідного патрубків: G1-1/4-B :G1-B.
• Максимальна висота всмоктування: 9 м

• Маса: 26,5 кг
• Тип живлення: 220 В, 50 Гц.
• Тип насоса: відцентровий.
• Споживана потужність: 1500Вт. (2,0 Л. С.)

Області застосування і установка .

• Рекомендуються для перекачування чистої води і рідини, хімічно неагресивних по відношенню до конструкційних матеріалів насоса.

• Самовсмоктуючі насоси JSW спроектовані для перекачування води навіть при вмісті в ній підвищеної кількості повітря. Завдяки своїй надійності і простоті експлуатації, ці насоси рекомендуються до застосування в побутовому секторі, зокрема, в поєднанні з гідроакумулятора, для подачі води для зрошення садів і городів і т. д.
• Встановлення насоса повинно здійснюватися в закритих приміщеннях або ж у місцях, захищених від негоди.

Експлуатаційні обмеження

• Манометрична висота всмоктування до 9 м (HS)
• Температура рідини від -10 °C до +40 °C
• Температура навколишнього середовища до +40 °C
• Максимальний тиск в корпусі насоса 10 бар
• Тривалий режим роботи електродвигуна S1

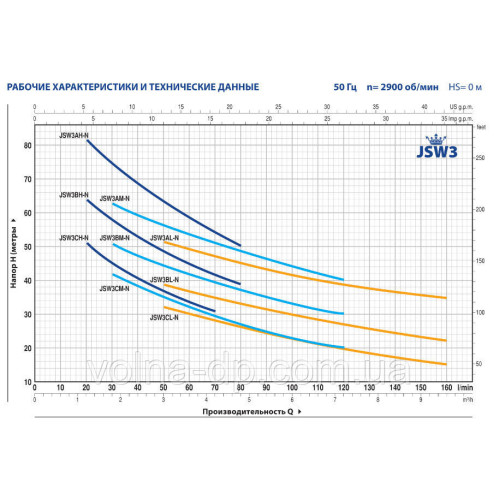

Характеристики

Опис

Самовсмоктування, тобто здатність об'ємних насосів створювати у всмоктувальній гідролінії вакуум, достатній для підйому рідини до рівня розташування насоса.

Продуктивність 0.6-9.6м3/год
Потужність 1.5 кВт
Напір 32-13м

Область застосування та встановлення

Насоси даної серії рекомендуються для перекачування чистої води і хімічно неагресивних рідин.
Завдяки їх надійності, простоті в експлуатації і економічності, ці насоси можуть з успіхом
застосовуватися в побуті, зокрема, для автоматичної подачі води спільно з невеликими і середніми
резервуарами-автоматичними агрегатами підтримки тиску, для зрошення городів, садів і т. д.
Встановлення насоса повинно здійснюватися в закритих приміщеннях або ж у місцях, захищених
від атмосферного впливу.

Принцип роботи

Серія JSW включає в себе самовсмоктуючі електронасоси відцентрового типу.

Ефект самовсмоктування досягається завдяки ежектору, встановленим
у корпусі насоса.
Тільки частина загальної подачі, виробленої робочим колесом закритого відцентрового тони, направляється
в нагнітальний патрубок; залишилася рециркулює допомогою ежектора, який, будучи
з'єднаний з камерою всмоктування, створює в ній розрідження, необхідне для самовсмоктування.
При першому запуску достатньо заповнити водою корпус насоса; заповнювати всмоктуючий трубопровід і
видаляти можливо присутні повітряні мішки немає необхідності.
У момент запуску вода, що міститься в корпусі, циркулюючи через ежектор, перемістить повітря з камери
всмоктування в нагнітальну камеру, виштовхуючи його через нагнітальний трубопровід. Одночасно
з цим утворився таким чином вакуум призведе до підйому рівня води у всмоктуючому
трубопроводі, викликаючи тим самим самовсмоктування. Постійне функціонування системи
самовсмоктування робить такі насоси практично нечутливими до присутності (навіть значного)
розчиненого повітря накачується рідини.

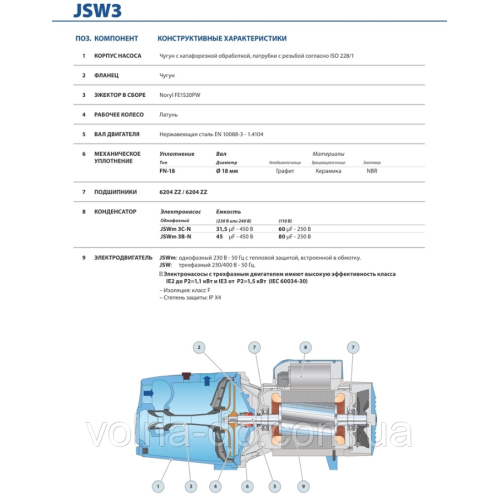

Конструктивні характеристики

При розробці серії JSW на основі попереднього досвіду Pedrollo особливу увагу було приділено підбору
матеріалів та гідравлічної ефективності, в результаті чого насоси стали більш компактними,
покращилися експлуатаційні характеристики, знизився шум.

КОРПУС НАСОСА з чавуну, забезпечений усмоктувальними і нагнітальні патрубками з трубної різьбленням gas UNI ISO 228-1, а також бічними отворами з різьбою для кріплення манометрів і реле тиску.

кришка корпусу насоса з нержавіючої сталі aisi 304, на якій встановлюється механічне ущільнення.
вузол ежектора з технополімера noryl gfn2v "general electric" (сертифікований для питне води).
робоче колесо радіальні, відцентрового типу з технополімера noryl gfn2v "general electric" або з латуні, на замовлення, (сертифіковано для питної води).
ведуший вал з нержавіючої сталі en 10088-3 – 1.4104.
механічне ущільнення: кераміка – графіт – nbr.
електродвигун: насоси безпосередньо з'єднані з електродвигуном PEDROLLO відповідної потужності; двигун асинхронний, високопродуктивний, безшумний, закритого типу з зовнішньої вентиляцією, придатний для безперервної роботи.
В однофазних двигунах передбачено вбудоване термозахисної пристрій (аварійний вимикач).
Трифазні двигуни повинні бути забезпечені відповідним зовнішнім аварійним вимикачем, підключення якого виконується згідно з діючими нормативами.
ступінь захисту: ip 44
виконання та правила безпеки у відповідності зі стандартами
