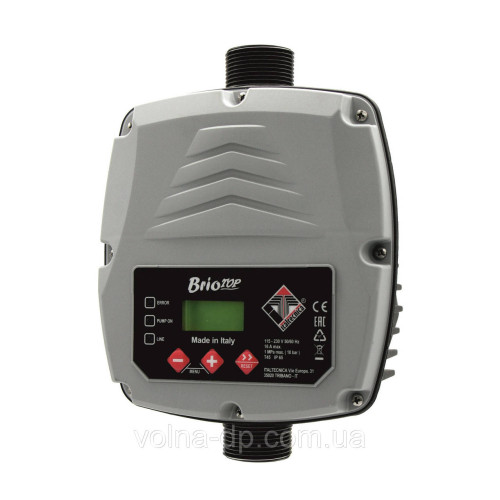

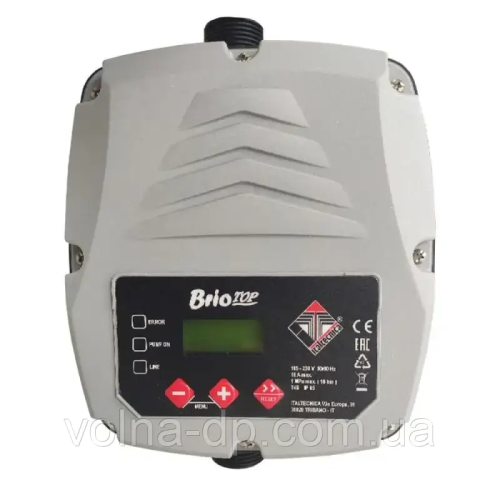

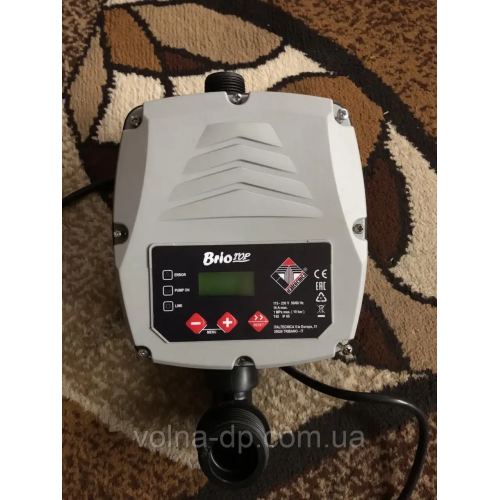

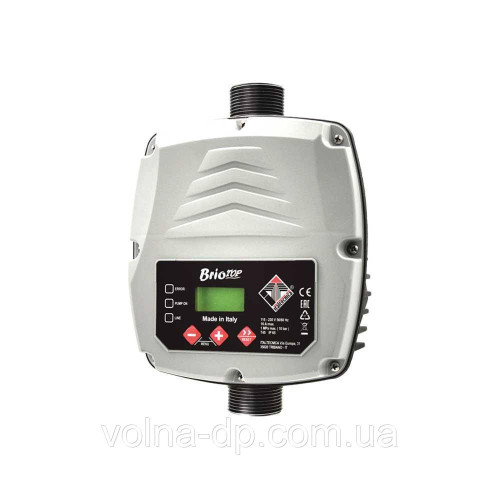

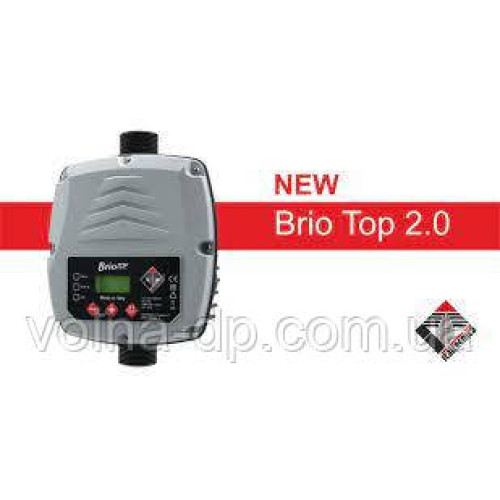

Електронне реле ITALTECNICA Brio Top 2,0

Характеристики та опис

• • Виробник

    Italtecnica

  • Країна виробник

    Італія

Електронний захист від "сухого ходу" (електронний реле тиску) для насосів потужністю до 1.5 кВт Italtecnica Brio TOP. Виробництво — Італія

ОПИС

Brio Top — це електронний пристрій керування для однофазних електронасосів, що дає змогу
автоматично вмикати та зупиняти насос, захищаючи його в тому разі, якщо виникають
невідповідні умови для роботи (немає води, перевантаження двигуна, небезпека замерзання).

Brio Top може працювати в різних установках:
- з окремим електронасосом
- у системі здвоєних насосів, що автоматично чергуються
- разом із пристроєм змінної швидкості (Sirio, Sirio Entry) для виготовлення насосних
станцій із постійним тиском.

Brio Top програмується для роботи відповідно до двох різних принципів:
- режим P+F (тиск + витрата) = в цьому режимі насос вмикається після зменшення тиску, після досягнення мінімального заданого краю (Pmin); насос працює доти, поки не припиниться забір води, і потік, що проходить через пристрій, не обнудеться. У цих умовах тиск установлення відповідатиме максимальному напору насоса.
- режим P+P (тиск + тиск) = у цьому режимі робота насоса регулюється всередині двома рівнями тиску (Pmin і Pmax); досягнення нижнього порога тиску (Pmin) визначає запуск насоса, а зупинка відбувається на верхньому заданому порозі (Pmax). цієї конфігурації необхідно використовувати розширювальний бак, який має відповідні розміри, відповідно до вимог встановлення та типу насоса.
За обох режимах роботи пристрій захищає насос від роботи без води, коли немає
вода на всмоктуванні, за допомогою комбінованого контролю потоку та тиску.

Робота станцій із здвоєними насосами допускається тільки в режимі "P+P".


ОСОБЕННОСТИ

Автоматичний запуск і зупинка електронасоса
Черевна робота насосних станцій із здвоєними насосами
Легке та точне регулювання тиску за допомогою дисплея
Захист від «сухого ходу» з автоматичним скиданням і відновленням
Можливість встановлення як у вертикальному, так і в горизонтальному положенні
Цифрові показники тиску та струму навантаження на дисплеї
Світлодіод, що вказує на стан роботи (мережа, помилка, насос працює)
Цифровий вхід поплавцевого вимикача або з'єднання дистанційного керування
Вихід із конфігурованим реле
електричні клеми, що виймаються, для полегшення електричного під'єднання
Архів сигналів тривоги

ЗАЩИТЫ

    Від «сухого» ходу
Амперометричний захист двигуна
Занадто високий тиск
Захист від замерзання
Захист від блокування механічних частин насоса

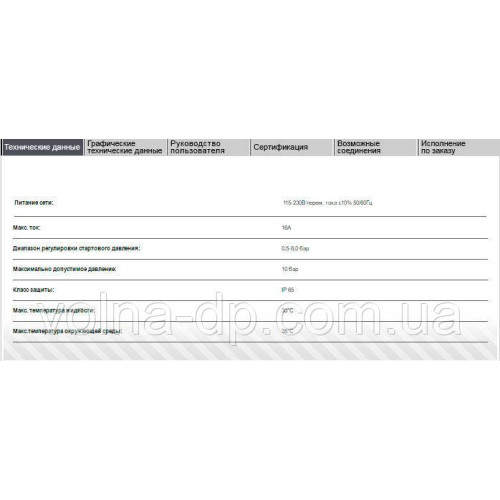

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Живлення мережі:.............................. однофазне 115-230 В змінного струму ± 10% -50/60 Гц
Максимальна потужність двигуна.........2200 Вт – 3 л.с.
Макс. струм фази двигуна:..............................16 А
Максимальний допустимий тиск:.........1000 кПа (10 барів)
Максимальна температура рідини.........30°C
Максимальна температура довкілля — 35 °C
Втрата навантаження:..............................0,7 барів на 100 л/хв
Гідравлічне з'єднання...................1" M-M (вхід 1"F поворотний на вимогу)
Ступінь захисту...................................................IP 65
Вага......................................................0.7 kg

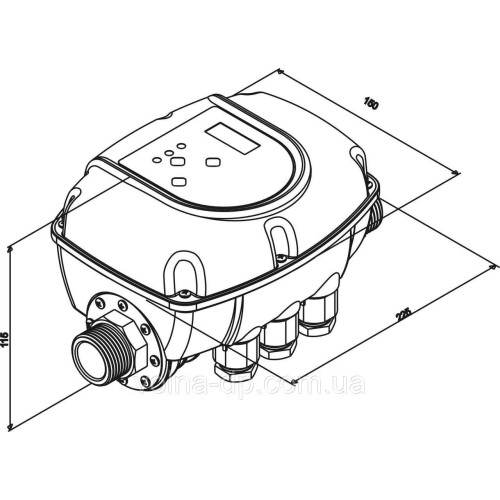

Розміри..........................................225x150x115 мм
Тип дії.............................................1.C (згідно з EN 60730-1)
