Частотний перетворювач COELBO SPEEDBOX DUO SET

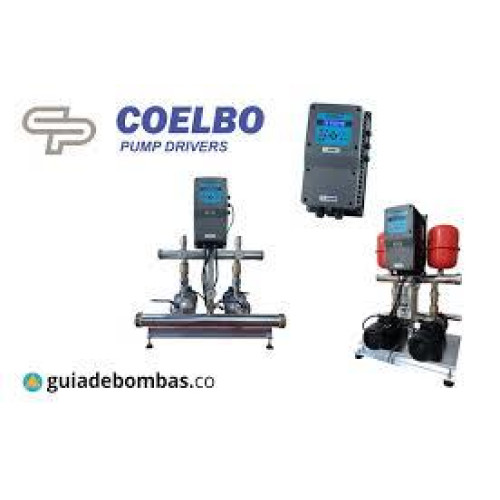

COELBO SPEEDBOX DUO SET — компактний перетворювач частоти для керування й комплексного захисту насосних станцій підвищення тиску

Частотний перетворювач Speedbox Duo Set Coelbo рекомендуємо використовувати під час складання насосної станції на базі двох горизонтальних або вертикальних насосах із відповідними параметрами струму та потужності двигуна.

Контролер інверторного типу Speedbox Duo Set Coelbo — пристрій керування для насосної станції інверторного типу неабияк знижує споживання електроенергії та забезпечує підвищення тиску в системі водопостачання

Запатентована технологія відомого виробника автоматичних пристроїв для насосного обладнання COELBO дає можливість такого режиму роботи насосної станції, за якого основний і резервний (піковий) насоси поперемінно працюють під керуванням частотного перетворювача COELBO SPEEDBOX DUO SET

Переваги інвертора для насосної станції Speedbox Duo Set Coelbo

• заданий тиск у системі підтримується постійно, чим забезпечується максимальний комфорт водопостачання
• повний захист насоса від екстремальних умов експлуатації, наприклад, від сухого ходу, підвищеного або зниженого тиску, перевантаження тощо.
• велика економія енергоресурсів — до 70%, порівнюючи з традиційною релейною автоматикою
• ресурс роботи насосного обладнання збільшується майже вдвічі, позаяк інвертор SPEEDBOX DUO SET забезпечує плавний пуск і зупинок насосів завдяки зниженню пускових струмів і запобіганню гідравлічного удару під час зупинки насосної станції
• наявність запобіжника на корпусі електронної плати — як елемент додаткового електричного захисту
• невисока вартість запчастин для ремонту частоти

Основні функції частотного переробника Speedbox Duo Set Coelbo

• Автоматичний перезапуск насосів після відновлення подавання води (функція ART)
• Захист від сухого ходу, перевантаження, зниженої та підвищеної напруги
• Додатковий вихід для датчика контролю рівня води в резервних ємностях
• LED-дисплей і цифровий манометр
• Реєстрація режимів роботи: годинник роботи, кількість запусків тощо.
• Реєстрація помилок у роботі насосної станції

Технічні характеристики Speedbox Duo Set Coelbo

Модель	SPEEDBOX DUO SET
Бренд	COELBO
Країна-виробник	Іспанія
Тип перетворювача частоти	моноблоковий
Кількість насосів	два
Тип кріплення	навісний
Датчик тиску	зовнішній
Контроль рівня води в ємностях	зовнішній датчик рівня
Напруга живлення	1 х 220 В
Частота	50 Гц
Струм основного та резервного насосів	9А (3х400 В), 19А (3х380В)
Тиск максимальний	16 бар
Діапазон тиску	0,5 ... 16 бар
Температура рідини	+ 40 °С
Охолодження	примусове
Вага	4 кг
Матеріал корпусу	ударостійкий технополімер

Виробник

Coelbo

Напруга живлення, В

380

Тип

частотний перетворювач

Ток max, А

9

U 380 В, I max 9 А, частота 50 Гц, тиск 0,5...16 барів, тиск max 16 барів

Перетворювач частоти для керування насосних станцій підвищення тиску, зібраних на двох насосах

Зовнішній датчик рівня

Старан-виробник Іспанія

Гарантія 1 рік

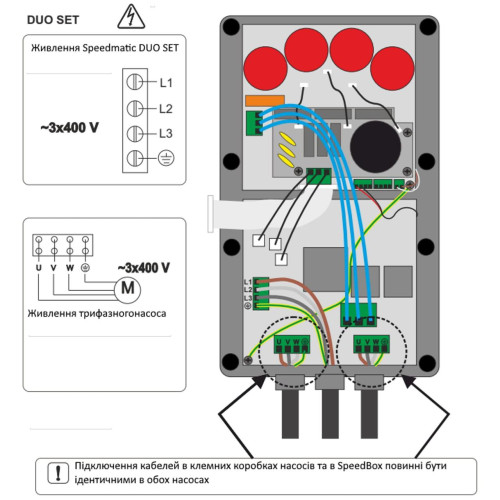

Настінний драйвер із РК-дисплеєм для керування двома трифазними насосами 400 В, що працюють від частотного перетворювача (інвертора) і силового реле. Живлення пристрою здійснюється від трифазної мережі 400 В. SPEEDBOX DUO SET керує двома насосними установками нагнітання за допомогою електронної системи та програмного забезпечення, що дає змогу перемикати та чергувати роботу двох електричних насосів: один керується інвертором, а інший — силовим реле. Отже, насос, керований інвертором, змінюватиметься в кожному робочому циклі. До комплекту входить датчик тиску 0-10 барів (за запитом може бути встановлений датчик 0-16 барів). SPEEDBOX має систему повітряного охолодження й опціональний ЕМС-фільтр для побутового класу.

ФУНКЦІОНАЛЬНІ ХАРАКТЕРИСТИКИ

• Два частотні перетворювачі для керування головним електричним насосом.
• Силове реле для керування допоміжним насосом.
• Чергова послідовність операцій.
• Функція ART (автоматичне скидання тіста): у разі вимкнення насоса системою захисту від сухого ходу функція ART із заданими інтервалами намагається запустити насос для відновлення тиску в контурі кожні 30 хвилин упродовж 24 годин.
• Система автоматично перезавантажується після випадкового вимкнення електроживлення. Під час запуску система зберігає параметри конфігурації.
• Безпотенціальний комутований контакт для контролю сигналів тривоги, що виникають через несправності системи або проблеми з відтворенням інформації на дисплеї. Використовується з однофазним входом.
• Регулювання мінімального рівня здійснюється за допомогою зовнішнього поплавця.
• Функція STC (Smart Temperature Control): коли температура плати перевищує 85 °C, частота обертання електричного насоса автоматично знижується, що призводить до зниження температури, але підтримує подавання води.

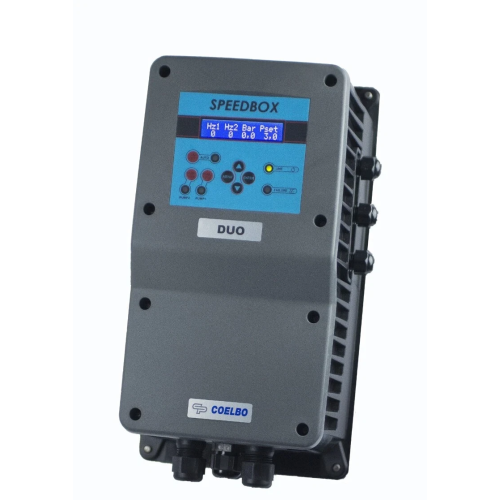

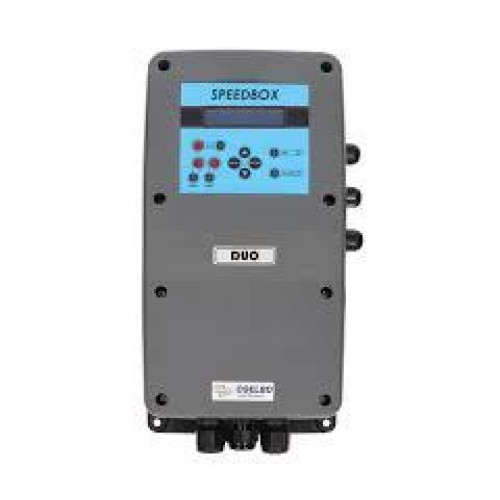

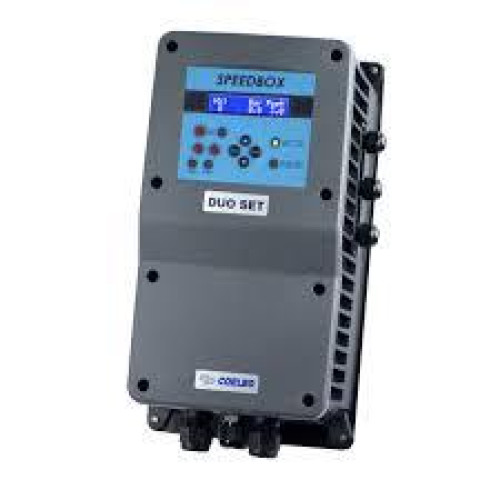

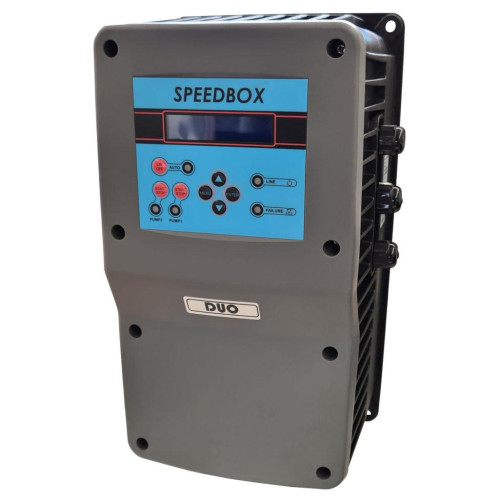

• Панель керування з багатофункціональним РК-дисплеєм, світлодіодною індикацією та кнопками.
• Датчик сили струму з цифровим миттєвим зчитуванням показань.
• Датчик тиску 0-10 барів (0-16 барів за запитом) з вхідним сигналом 4-20 мА.
• Журнал операцій. Можливість відбиття: відпрацьованого годинника, кількості запусків, кількості під'єднань до електромережі.
• Журнал аварійних сигналів. Відтворення кількості та типу аварійних сигналів, згенерованих пристроєм.
• Можливість втручання у випадку ПІД (запальний захворювання органів таза).
• Алюмінієвий теплообмінник і тепловідвід завдяки природній або примусовій конвекції.

СИСТЕМИ ЗАХИСТІВ

• Система керування й захисту електронасоса від перевантаження
• Система захисту від роботи електронасоса всуху через брак води
• Аномальна напруга живлення
• Коротке замикання між фазами вихідної системи.

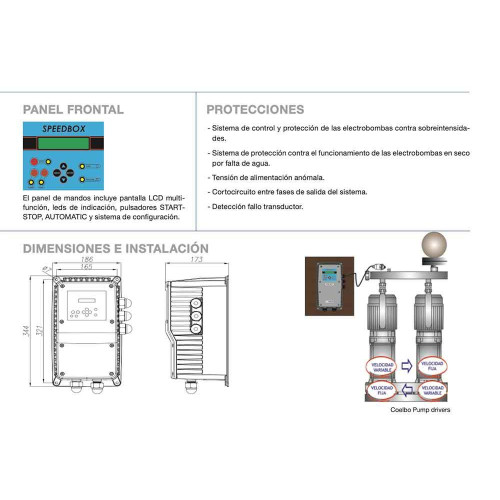

ПАНЕЛЬ КЕРУВАННЯ

Панель керування містить РК-екран, світлодіодні індикатори, кнопки, кнопкиСТАРТ-СТОП, АВТОМАТИЧНИЙ режим і систему конфігурації.
