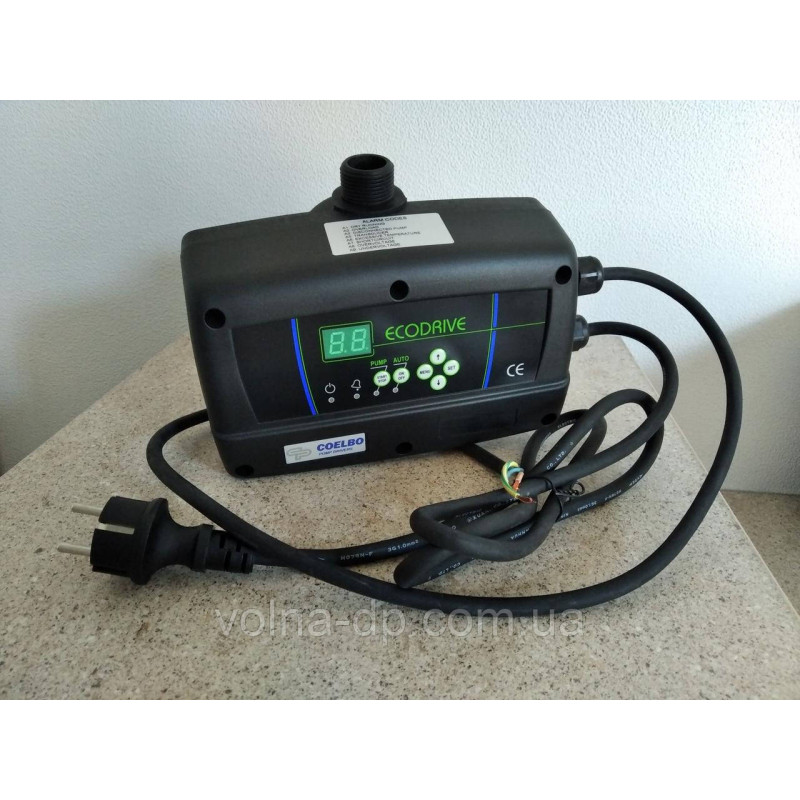

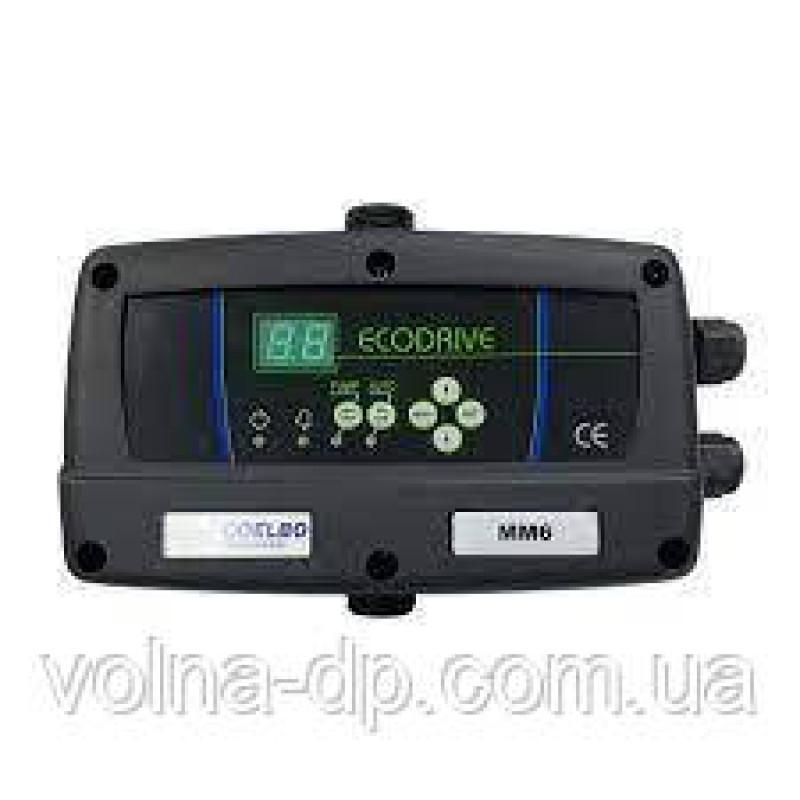

Частотний перетворювач COELBO ECODRIVE

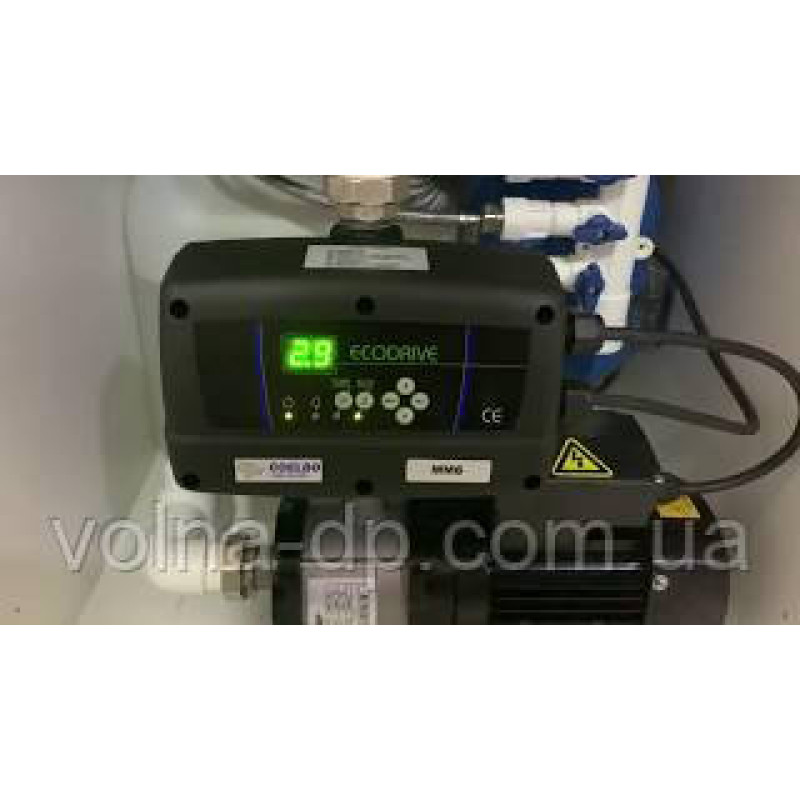

ECODRIVE іспанського виробника автоматики COELBO призначений для управління двигуном однофазного насоса. У пристрій ECODRIVE вбудований частотний перетворювач, який регулює швидкість обертання двигуна. В результаті насос підтримує постійний тиск в системі водопостачання незалежно від поточної витрати води.

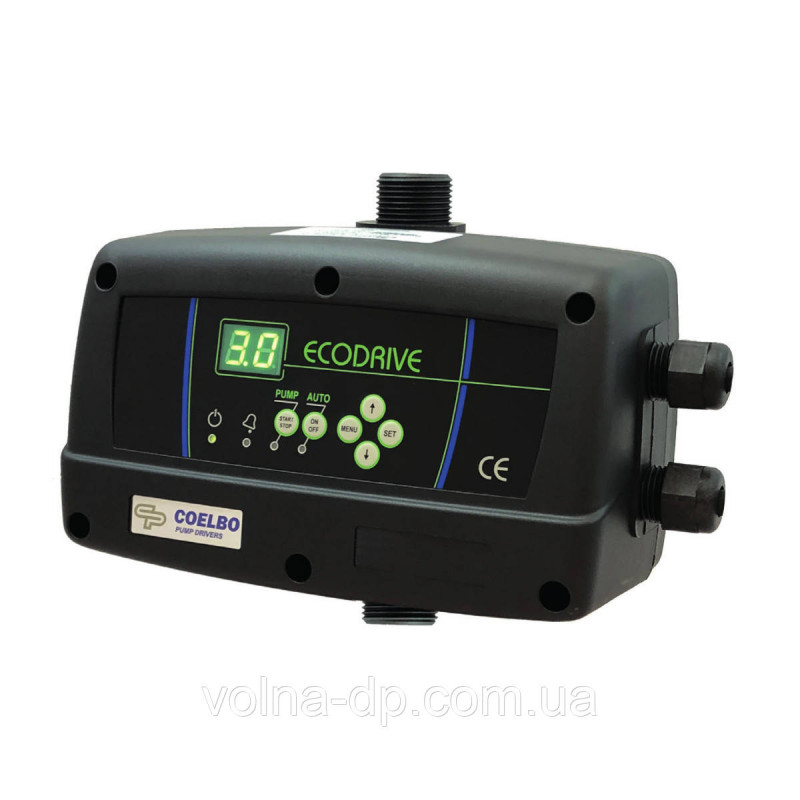

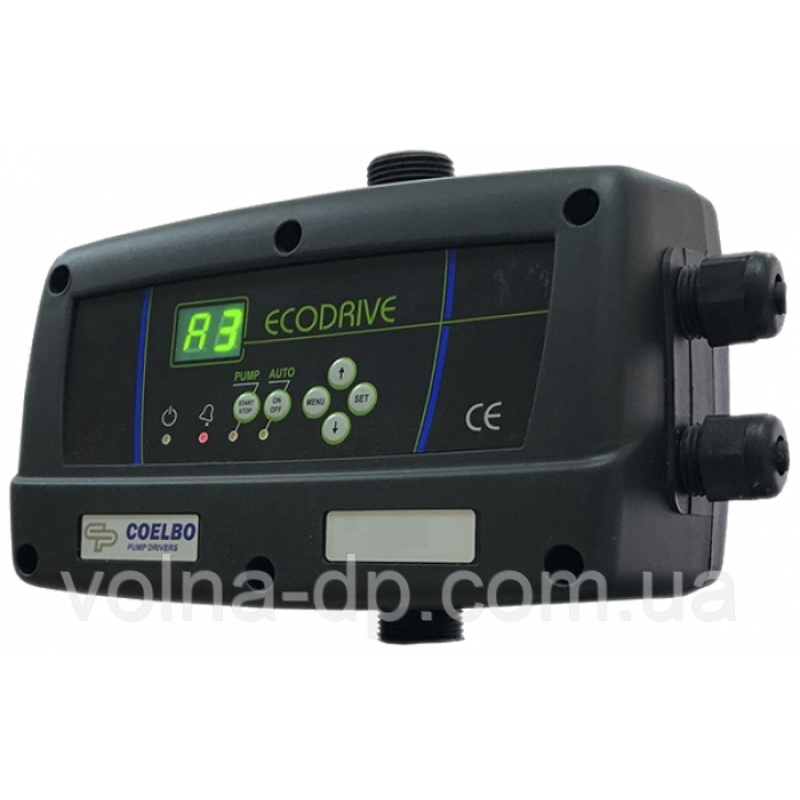

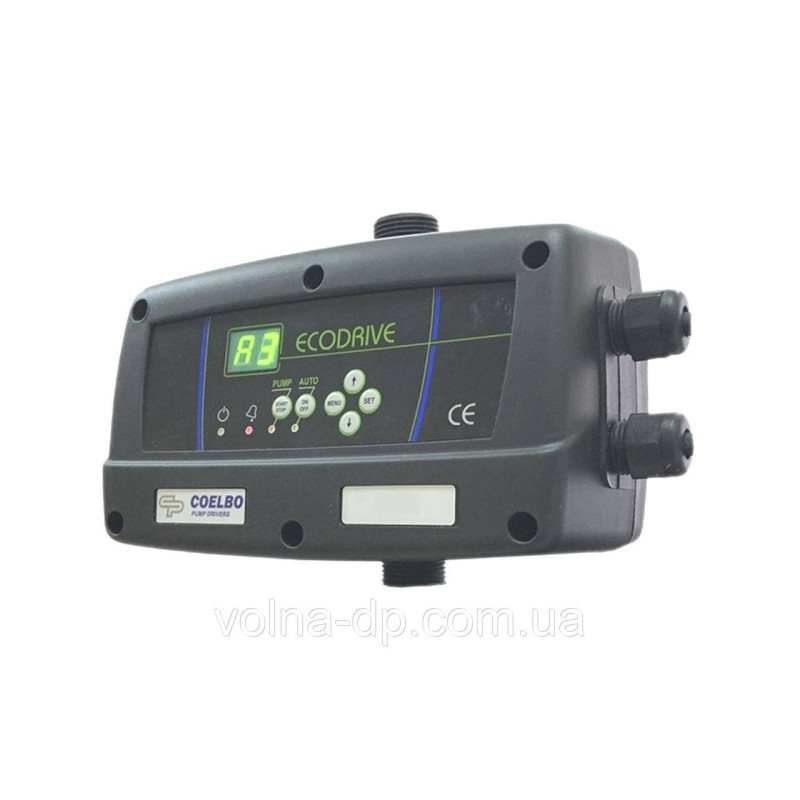

Перетворювач частоти ECODRIVE дуже простий в налаштуванні завдяки зрозумілому інтерфейсу. Значення параметрів - необхідний тиск, сила струму (з таблички на насосі), мінімальна частота обертання двигуна - встановлюються за допомогою кнопок на передній панелі приладу Ecodrive. На РК-дисплеї відображаються параметри роботи системи. Після настройки пристрій ECODRIVE COELBO автоматично управляє включенням насоса і частотного перетворювача.

Частотний перетворювач COELBO ECODRIVE проточного типу з датчиками тиску і протоки:

• значно знижує споживання насосом електроенергії
• попереджає передчасний знос двигуна
• оберігає систему водопостачання від стрибків тиску, які можуть зруйнувати трубопровід

ОСОБЛИВОСТІ КОНСТРУКЦІЇ І ПЕРЕВАГИ

• Частотний перетворювач (інвертор)
• ART функція - автоматичний запуск системи опалення після відновлення подачі води
• авторестарт після відновлення живлення зі збереженням всіх налаштувань
• Вбудований датчик тиску
• Вбудований датчик протоки
• Інтегрований датчик струму з цифровим дисплеєм
• Реєстрація параметрів роботи: кількість раб очіх годин, лічильник кількості запусків, лічильник кількості підключень до мережі живлення і т.д.
• Реєстрація помилок під час роботи приладу і насоса
• Економія споживання електроенергії до 70% в порівнянні зі звичайними контролерами для насосів
• Високий рівень комфорту водопостачання - завжди однакове тиску в системі, незалежно від рівня витрати води

Технічні характеристики

Тип Ecodrive

Напруга живлення ~ 1x230 + 10% -20% В

Частота 50/60Hz

Max струм 7.5A

Max пік навантаження 10% протягом 10 секунд

Max робочий тиск 15 бар

Діапазон тиску 0,5 ÷ 8,0 бар

Ступінь захисту IP55

t ° max води 40ºC

Макс.вітрата 15.000 л/рік

В комплекті кабель

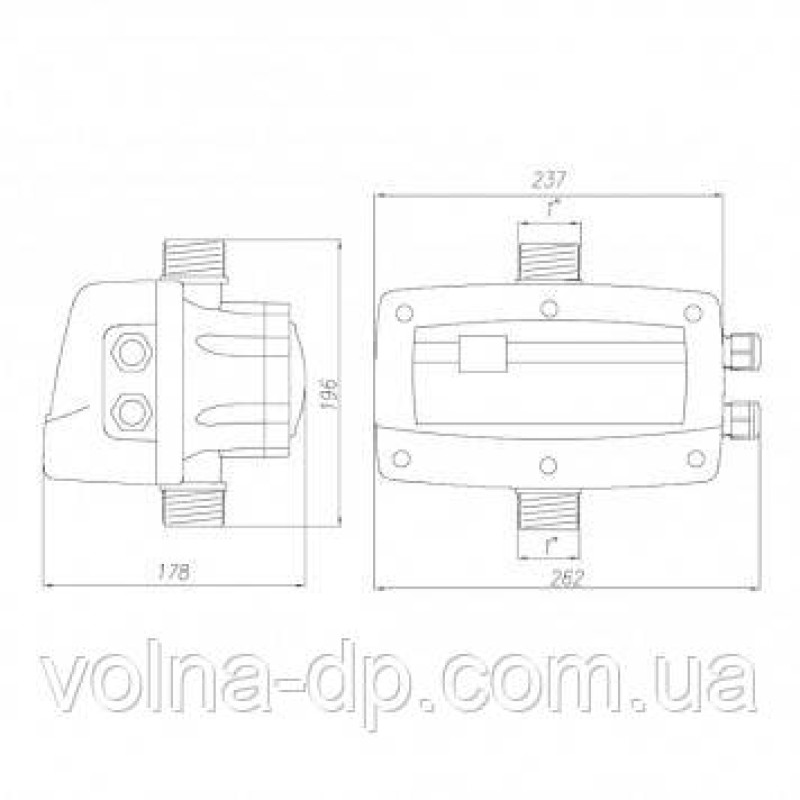

Розміри (Г x Ш x В) мм178 x 237 x 196

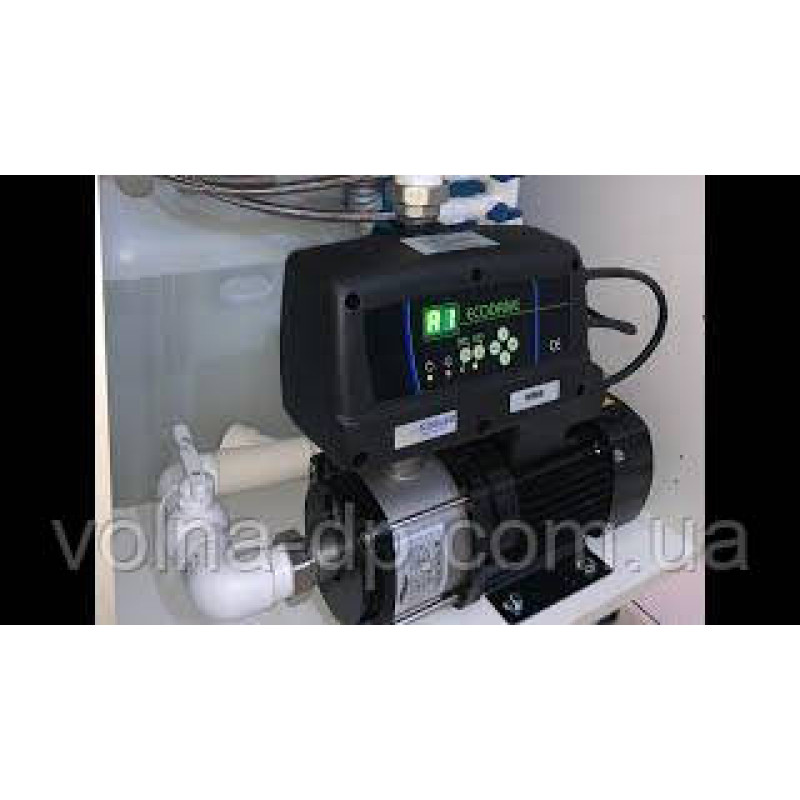

Контролер тиску Coelbo Ecodrive для одного однофазного насоса з регульованою швидкістю. Дана модель простота в налаштування та експлуатації, оскільки необхідно лише підключити та вибрати заданий тиск. Монтаж індивідуальний з одним насосом.

Функції та обладнання Coelbo Ecodrive:

• Насос керується частотним перетворювачем (інвертором).
• Функція автоматичного рестарту. Якщо пристрій було зупинено внаслідок дії системи захисту від роботи всуху, ART намагається підключити насос із запрограмованою періодичністю, тому що подача води могла бути відновлена.
• Автоматичне відновлення системи після перебоїв у електропостачанні. Система відновлює попередній режим із збереженням параметрів конфігурації.
• Датчик внутрішнього тиску із цифровим індикатором.
• Внутрішній датчик струму з миттєвим цифровим зчитуванням.
• Контрольно-інформаційна панель із 2 цифрами.
• Реєстр оперативного контролю. Інформація про: напрацювання, лічильник пусків, лічильник підключень до електромережі.

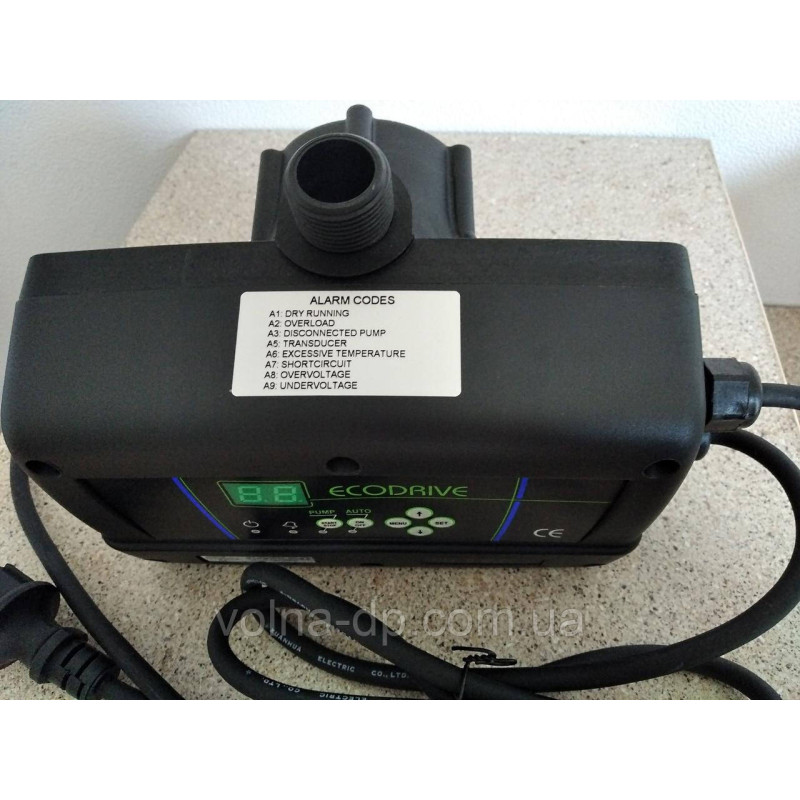

• Реєстр аварійних сигналів Інформація про тип та кількість аварійних сигналів з моменту запуску пристрою.

Характеристики Coelbo Ecodrive:

• Напруга живлення: 1x230В
• Частота: 50/60 Гц
• Вихід: 1x230В
• Максимальне навантаження: 7,5 A
• Максимум. пік струму: 20%
• Діапазон тиску: 0,5 ÷ 8 bar
• Ступінь захисту: IP55
• Максимальна температура води: 40 ºC
• Максимальна температура довкілля: 50 ºC
• Вага нетто (без кабелів): 2,5 кг
• Діаметр з'єднань: G 1” / NPT 1”
• Максимальна витрата: 15000 л/год

Функції безпеки Coelbo Ecodrive:

• Контроль та безпека від навантаження.
• Система контролю та захисту від неправильної напруги живлення.
• Система контролю та захисту від короткого замикання.
• Система контролю та безпеки від роботи всуху.
