Реле протоку NPO 3/4"

1. Призначення.
Реле протоку ¾ "призначено для включення і відключення електронасосів при наявності або відсутності протоку рідини.

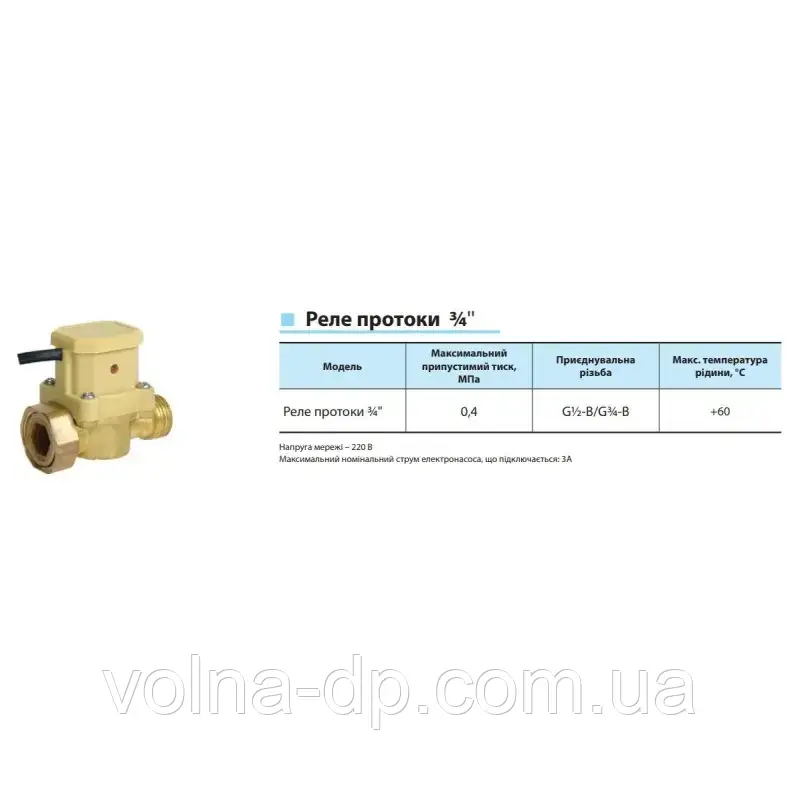

2. Технічні характеристики.
Напруга електромережі: 220 ± 10%
Максимальний робочий струм: 3 А
Частота: 50Гц
Максимально допустимий тиск: 0,4MПа
Максимальна температура рідини: +60 ° С
Ступінь захисту: IP42
Габаритні розміри: 65х40х56 (мм)
Різьба патрубків: G½-B / G¾-B
Довжина шнура електричного підключення: 250мм
Маса реле: 0,145кг

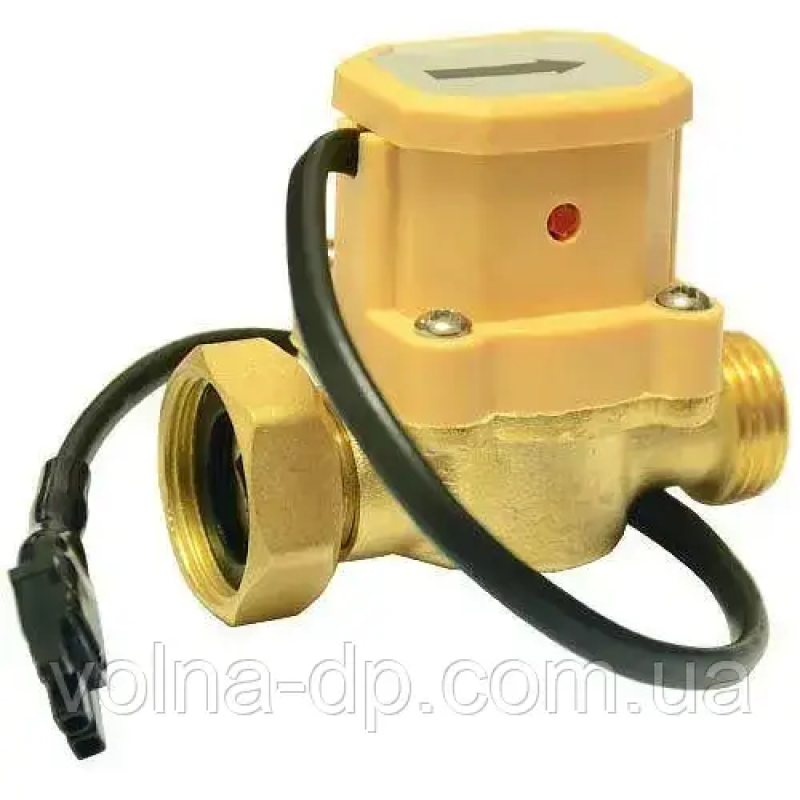

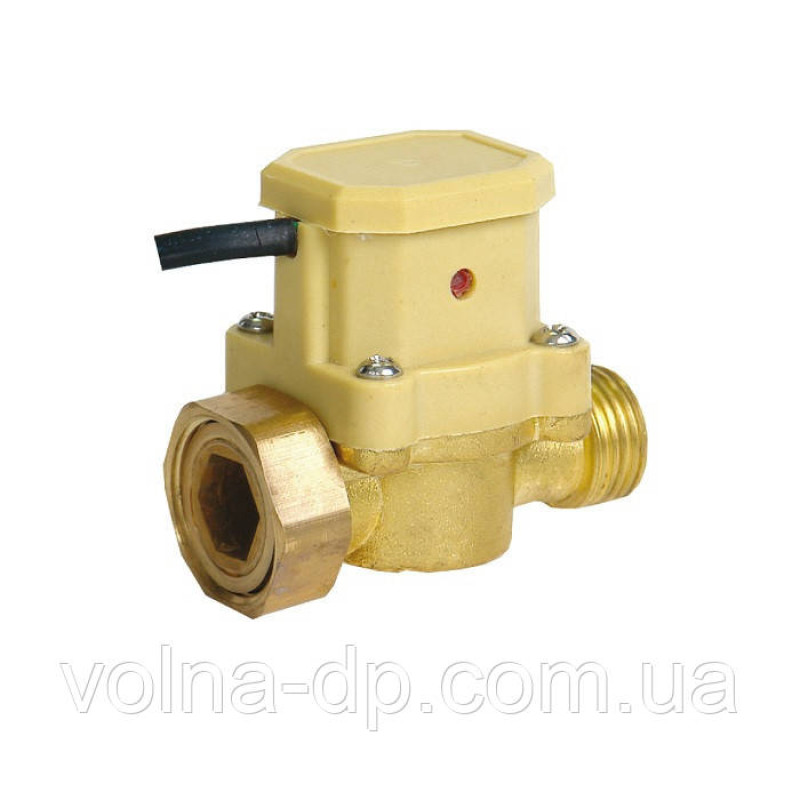

3. Пристрій

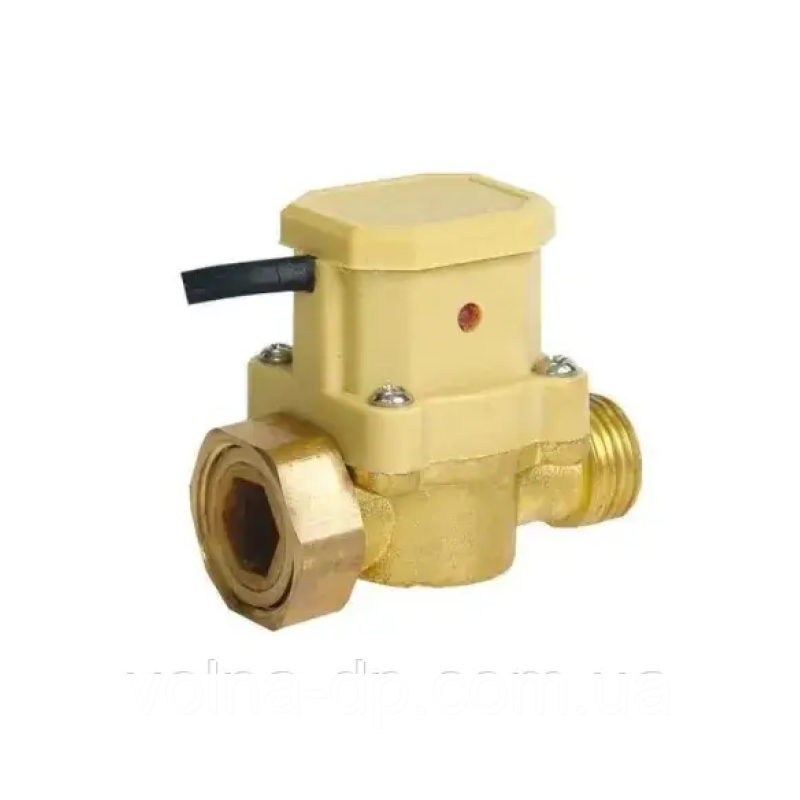

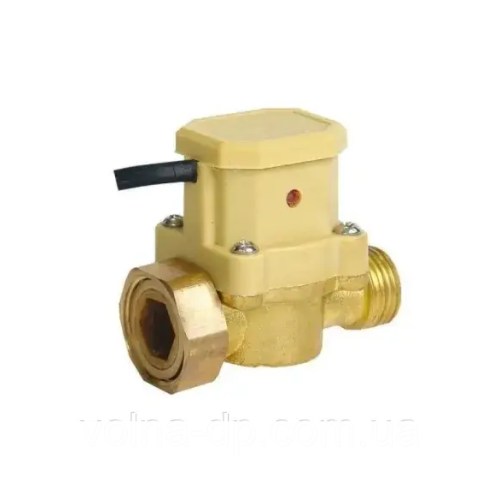

Реле протоку складається з корпусу електричної частини і корпусу проточної (гідравлічної) частини, з'єднаних гвинтами. Корпус електричної частини виготовлений із пластику. У проточної частини, виготовленої з латуні, розташований підпружинений клапан, який впливає на герметичний контакт, розташований в електричній частині і залитий компаундом. Герметичний контакт електрично з'єднаний з провідниками, до яких може бути підключений електронасос, магнітний пускач і т.п. У верхній частині реле є покажчик напрямку протоки рідини.
Гайка і штуцер, які встановлені на реле, виготовлені з латуні, прокладки з гуми.

4. Принцип роботи:
При наявності протоки рідини клапан відкривається і замикає герметичний контакт, який в свою чергу подає сигнал на включення або відключення електронасоса.

5. Умови зберігання
Зберігати в сухому приміщенні при температурі від -10 ° С до +50 ° С
